Bố Trí Ống Hút Khói Hàn Cho Bàn Hàn Di Động

Với bàn hàn di động, ống hút khói chỉ phát huy tác dụng khi chụp hút được đưa đủ gần nguồn phát, luồng khói không đi qua vùng thở của người hàn và đoạn ống mềm không bị gập. Vì vị trí mối hàn thay đổi liên tục, bài toán không chỉ là chọn một đường kính ống mà còn là bố trí chụp, tay đỡ, tuyến ống, quạt và bộ lọc thành một hệ thống có thể di chuyển rồi kiểm tra lại sau mỗi lần đổi việc.

1. Xác định nguồn khói và vùng thở trước khi đặt chụp

Ghi loại công việc, vật liệu, lớp phủ, tư thế hàn và kích thước chi tiết. Khói cần được thu tại nguồn trước khi lan ra. OSHA yêu cầu chụp hút di động đặt gần mối hàn nhất có thể và đưa khói ra khỏi vùng thở; HSE cũng khuyến nghị hút cục bộ cho công việc hàn trong nhà.

Người vận hành không nên đứng giữa mối hàn và miệng hút, vì luồng hút có thể kéo khói qua mặt. Chụp cũng không được cản tầm nhìn, lối thoát hoặc thao tác kẹp giữ. Nếu chi tiết dài, quay hoặc phải hàn nhiều phía, cần dự tính vị trí dừng để di chuyển chụp theo công việc thay vì đặt cố định một chỗ rồi kỳ vọng hút được toàn bàn.

2. Chọn đoạn ống mềm theo cả hệ thống, không theo chụp riêng lẻ

Danh mục ống nhôm nhún của Uy Vũ có nhiều đường kính, nhưng một cỡ “vừa cổ chụp” chưa chứng minh hệ thống đủ lưu lượng. Cần cung cấp đường kính đầu chụp, đầu quạt, chiều dài ống mềm, số đoạn uốn, bộ lọc, đường ống cứng đi kèm và đặc điểm khói. Người thiết kế phải tính tổn thất áp suất và kiểm tra khả năng của quạt ở cấu hình thực tế.

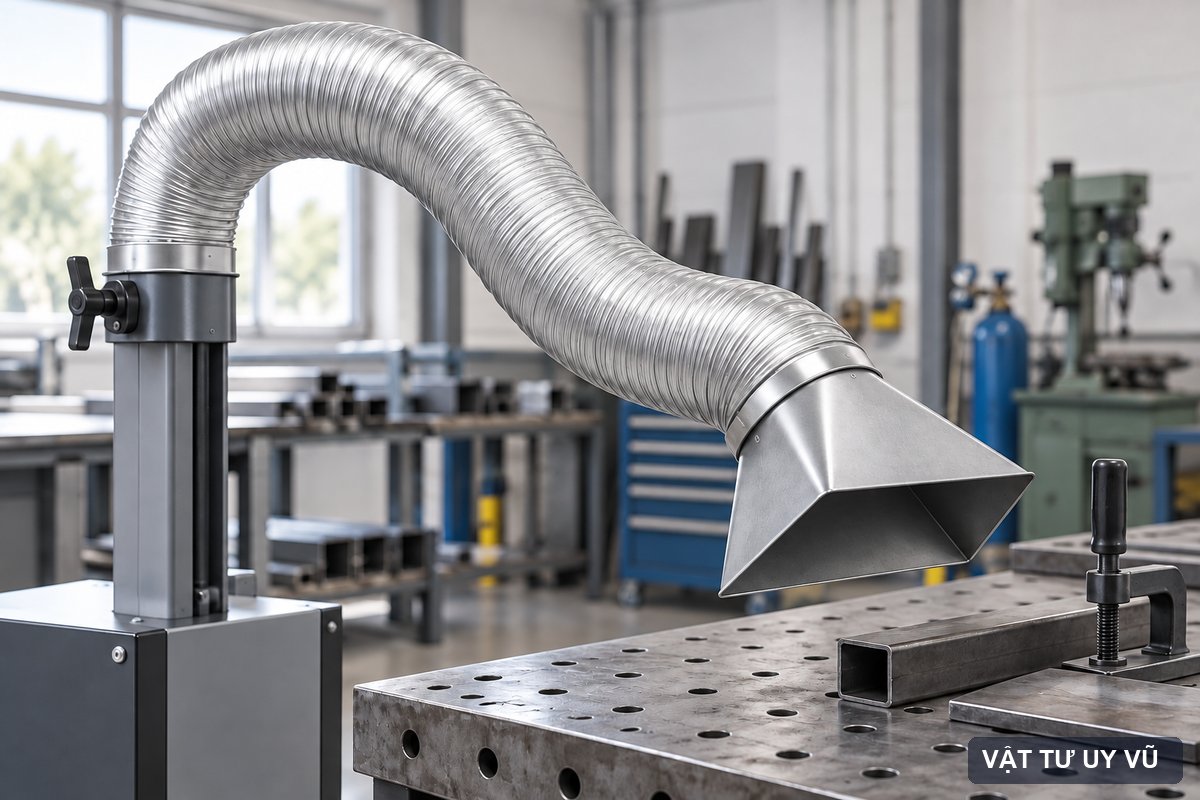

Ống nhôm nhún nhẹ và linh hoạt, phù hợp làm đoạn chuyển động trong một số cấu hình. Không mặc định mọi sản phẩm nhôm đều phù hợp với mọi nhiệt độ, tia lửa hoặc bụi kim loại. Phải đối chiếu đúng mã ống, khoảng cách tới nguồn nóng và yêu cầu phòng cháy. Khi cần vật liệu khác, xem nhóm ống gió để so cấu tạo.

3. Bảng khảo sát trước khi chọn chụp, ống và quạt

Bảng dùng để chuẩn bị khảo sát; lưu lượng và giới hạn tiếp xúc phải do người có chuyên môn xác định theo quy định áp dụng.

4. Đi tuyến ống ngắn, uốn rộng và có điểm đỡ

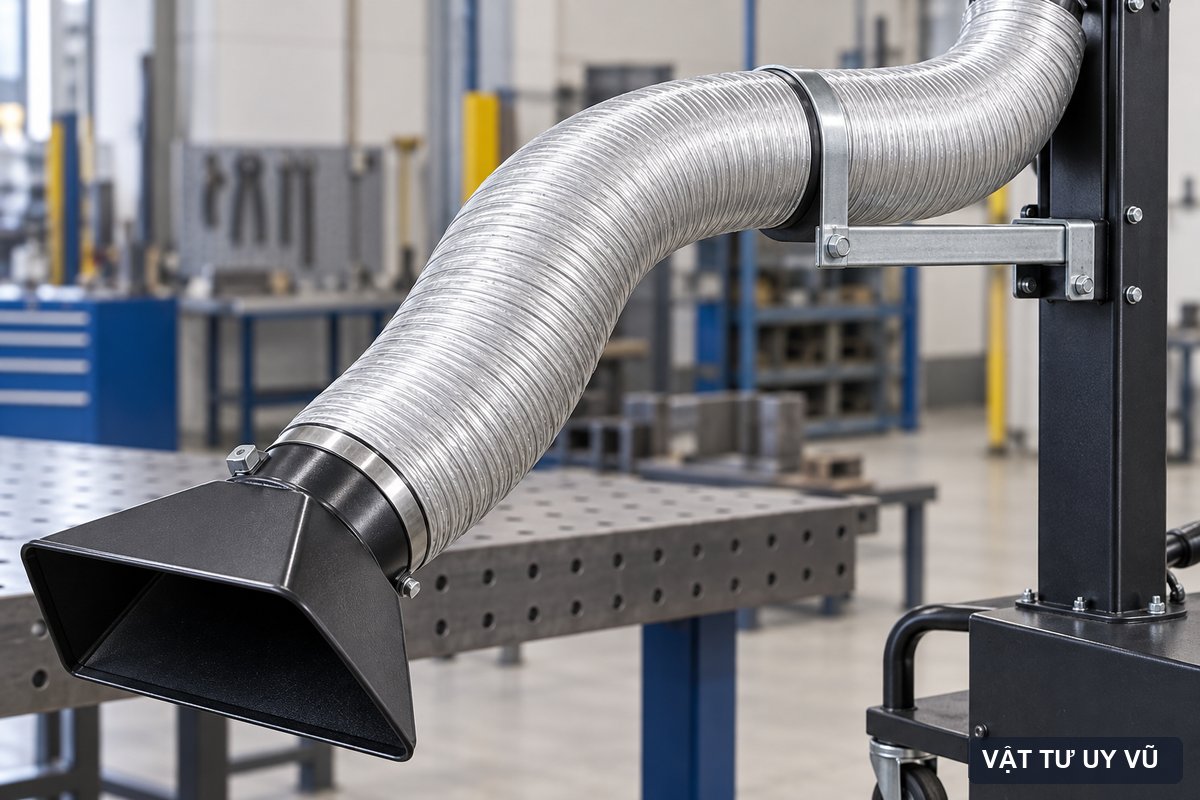

HSE lưu ý ống hút phải tránh đoạn uốn gấp, gập, thủng hoặc nứt và nên hạn chế đoạn ống mềm quá dài. Với bàn di động, hãy đặt cụm quạt hoặc nhánh ống sao cho chụp vươn tới vùng làm việc mà không kéo căng. Tạo cung uốn rộng, tránh ép ống dưới bánh xe, cạnh bàn hoặc vật nóng. Mỗi điểm đỡ nên giữ tiết diện tròn và cho phép tay hút chuyển động tự nhiên.

Đừng treo toàn bộ trọng lượng chụp lên thành ống mỏng. Tay đỡ hoặc khớp cân bằng phải chịu tải của chụp; ống chỉ dẫn khí. Mối nối cần kín, giữ chắc nhưng không làm rách hoặc bóp méo đầu ống. Đường xả khí ô nhiễm phải theo thiết kế hệ thống, không quay về cửa lấy gió sạch hoặc khu vực có người làm việc.

5. Chạy thử, kiểm tra thu khói và lập nhịp bảo trì

Trước khi hàn, kiểm tra ống, chụp, mối nối và bánh xe. Bật hệ thống, xác nhận chỉ báo hoặc kết quả đo đạt tiêu chí thiết kế. Khi chạy thử, quan sát an toàn xem khói đi về chụp hay tràn qua vùng thở. Không dùng mùi hoặc việc “không nhìn thấy khói” làm bằng chứng duy nhất.

Nếu thu khói kém, dừng để kiểm tra khoảng cách chụp, hướng gió ngang, bộ lọc, van, rò khí và đoạn ống gập. Không tự tăng tốc quạt mà bỏ qua cân bằng hệ thống. Lập lịch quan sát hằng ca và kiểm tra định kỳ theo hồ sơ LEV: bề mặt ống có rách, chụp có lệch, khớp có tụt, lọc có nghẹt và chỉ báo có thay đổi hay không. Biện pháp hô hấp cá nhân cần được đánh giá riêng; nó không biến một hệ hút cục bộ kém hiệu quả thành đạt yêu cầu.
