Chọn đầu nối ống ruột gà bọc nhựa cho khu vực ẩm

Một tuyến bảo vệ cáp có thể dùng đúng ống ruột gà bọc nhựa nhưng vẫn gặp vấn đề ở đầu vào tủ, chỗ chuyển hướng hoặc vị trí áo nhựa bị kéo khỏi bộ nối. Khi khu vực có hơi ẩm, nước bắn hoặc vệ sinh định kỳ, người mua cần xem cả bộ lắp gồm ống, đầu nối, chi tiết làm kín và điểm vào thiết bị. Bài viết tập trung vào cách khảo sát và đặt đúng bộ phụ kiện, không suy ra cấp bảo vệ từ riêng lớp bọc. Công việc liên quan điện phải do người có chuyên môn thực hiện sau khi cô lập nguồn theo quy trình của đơn vị.

1. Hiểu vai trò lõi thép và áo nhựa trước khi chọn phụ kiện

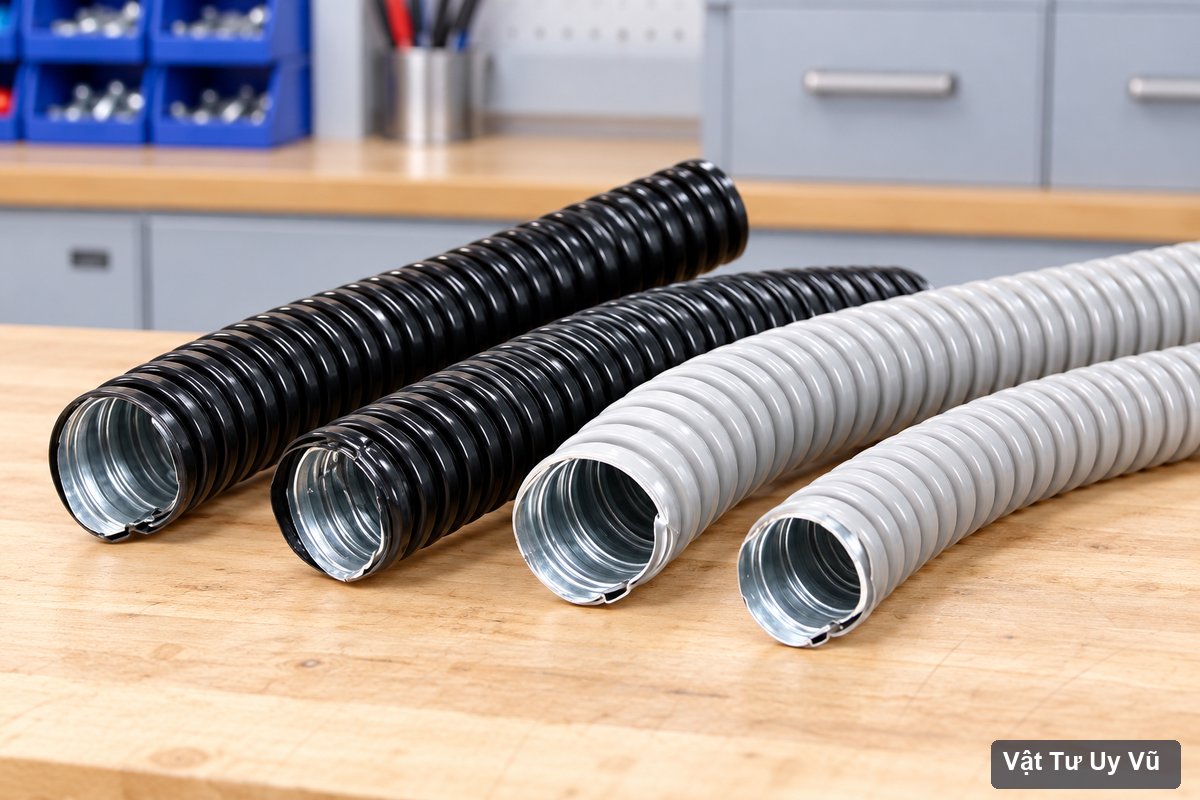

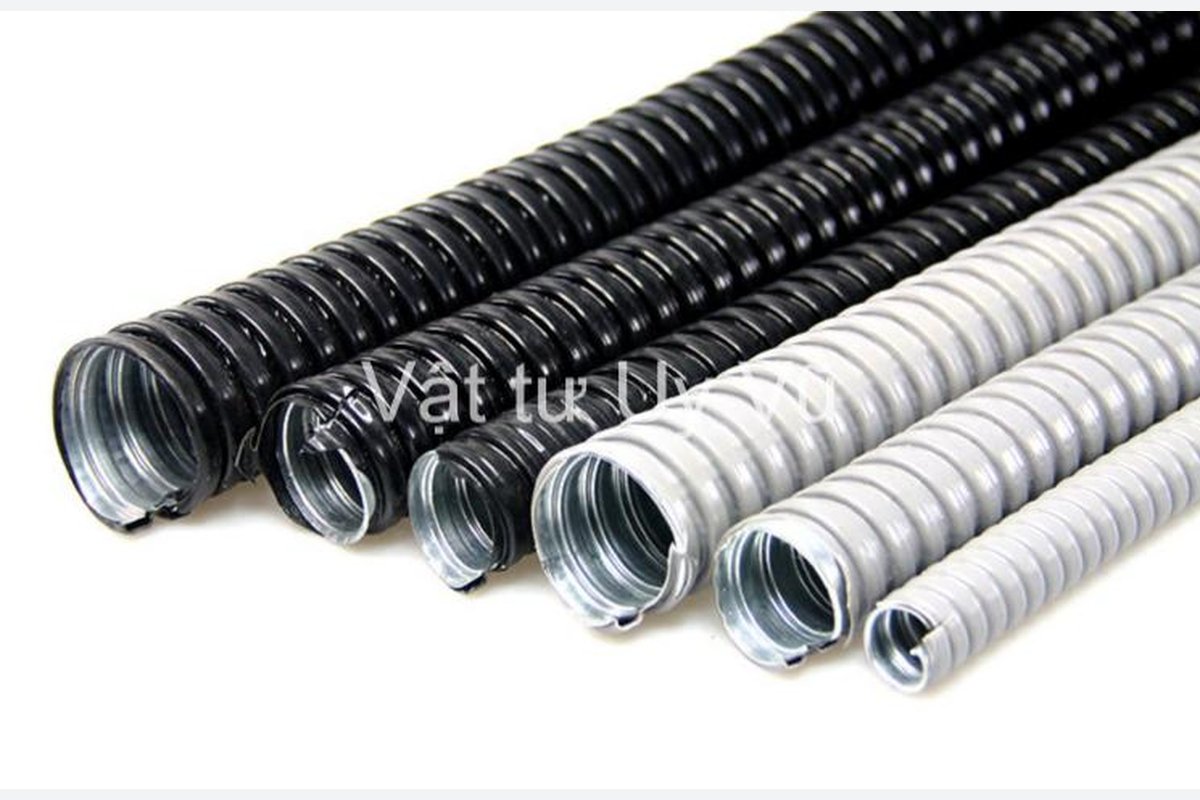

Ống ruột gà lõi thép bọc nhựa có phần thép xoắn bên trong và áo nhựa phía ngoài. Lõi kim loại tạo kết cấu bảo vệ cơ học và cho phép tuyến uốn theo cấu tạo sản phẩm; áo nhựa bao phủ bên ngoài, tiếp xúc với môi trường lắp đặt. Ảnh tham chiếu trên website thể hiện loại đen và xám, đầu hở có bề mặt thép xoắn. Không coi sự giống nhau về màu hoặc hình gân là bằng chứng hai mã có cùng thành phần, độ dày hay giới hạn nhiệt độ.

Tại đầu nối, bộ phận giữ phải tương thích với cấu tạo ống, còn phần làm kín cần tiếp xúc đúng vị trí thiết kế. Không phải mọi đầu nối vừa đường kính ngoài đều đáp ứng yêu cầu cho ống có áo nhựa. Nếu nhà sản xuất yêu cầu một họ phụ kiện cụ thể, cần đối chiếu theo tài liệu đó. Ống bảo vệ không thay cho lớp cách điện của dây và không tự chứng minh khả năng chống cháy hoặc dùng trong môi trường đặc biệt. Những yêu cầu này phải được xác nhận bằng hồ sơ của đúng sản phẩm và thiết kế điện.

2. Khảo sát độ ẩm bằng tình huống tiếp xúc cụ thể

Ghi khu vực chỉ có không khí ẩm, có giọt ngưng tụ, có nước bắn hay có vệ sinh bằng nước. Các tình huống này đặt ra yêu cầu khác nhau nên mô tả chung “chống nước” chưa đủ để chọn bộ lắp. Chụp vị trí vào tủ, hướng có khả năng tiếp xúc nước và đường đi dự kiến của ống. Xác định thêm điều kiện trong nhà, ngoài trời, nguồn nhiệt, dầu hoặc chất tẩy có thể tiếp xúc. Không tự gán yêu cầu IP cho tuyến khi người thiết kế chưa xác định phạm vi bảo vệ cần đạt.

Lưu ý nước có thể đi qua điểm vào thiết bị hoặc đọng tại vị trí bố trí không phù hợp; chỉ thay áo ống chưa chắc giải quyết nguyên nhân. Hướng tuyến, điểm treo và độ kín của vỏ tủ cần được kỹ thuật xem cùng bộ nối. Nếu môi trường vệ sinh có hóa chất, cần kiểm tra cả áo nhựa, chi tiết làm kín và vật liệu kim loại của phụ kiện. Một loại gioăng phù hợp với nước thông thường chưa chứng minh tương thích với mọi dung dịch. Người mua nên cung cấp tên môi chất thực tế thay vì chọn bằng cảm giác.

3. Cấp bảo vệ phải được đối chiếu ở cấu hình hoàn chỉnh

Trong giới thiệu hệ thống T&B Liquidtight của ABB, các thành phần được phối hợp để đạt yêu cầu bảo vệ chống xâm nhập của hệ thống. Đây là ví dụ về nguyên tắc lựa chọn bộ lắp từ một nhà sản xuất, không phải chứng nhận dành cho hàng Uy Vũ. Với sản phẩm đang mua, cần yêu cầu tài liệu thể hiện đúng mã ống, phụ kiện phù hợp và điều kiện lắp để đạt mức bảo vệ được công bố. Không sao chép thông số của hãng khác vào phiếu hàng.

Nếu nhà cung cấp chưa có tài liệu cấp bảo vệ, ghi rõ mục đó chưa được xác nhận. Không thay khoảng trống bằng suy luận “có nhựa là kín nước”. Khi bản vẽ yêu cầu một mức bảo vệ cụ thể, kỹ thuật cần duyệt phương án đủ hồ sơ trước khi đặt. Với tuyến hiện hữu, ảnh sản phẩm chỉ hỗ trợ nhận dạng sơ bộ; vẫn cần xem cấu hình thực tế và tình trạng các chi tiết. Việc đo đúng cỡ và siết đúng không thể thay cho tài liệu chứng minh một yêu cầu chưa được xác lập.

4. Đo phía ống và phía thiết bị như hai giao diện riêng

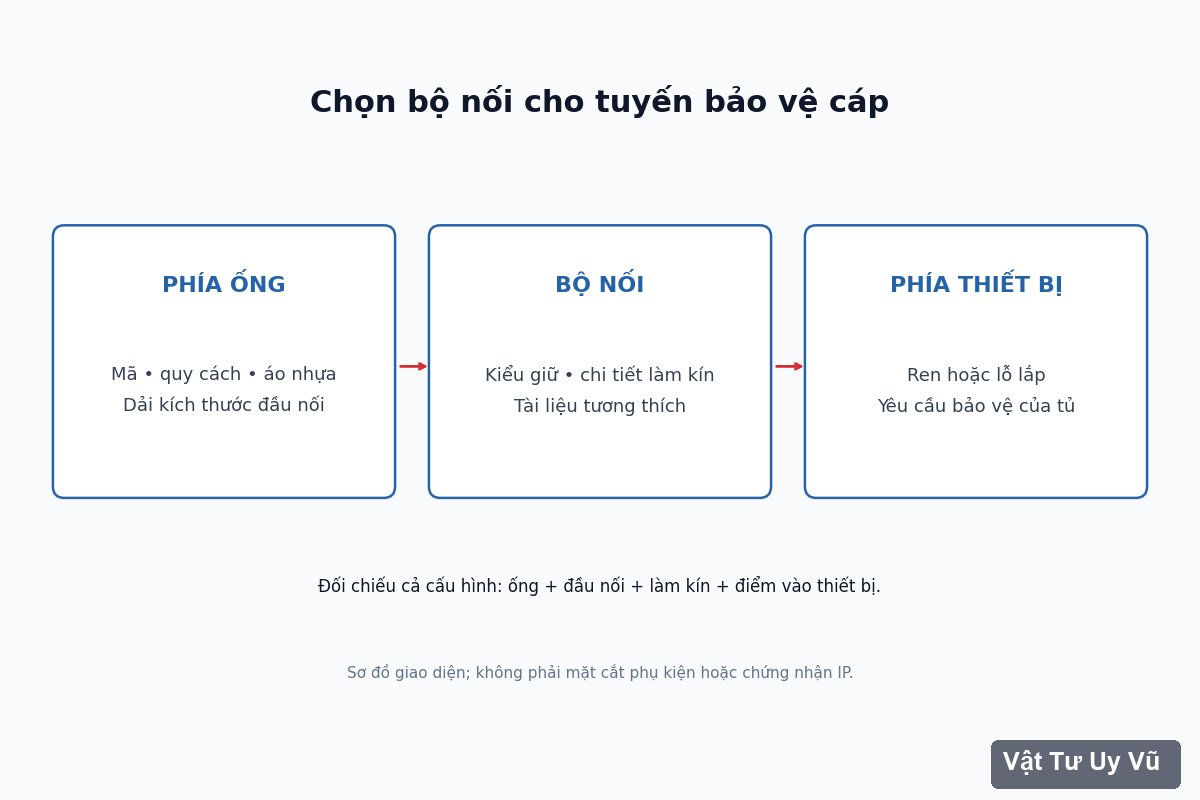

Tên phi trên ống là thông tin quy cách để hỏi hàng, nhưng cần xác nhận nó được định nghĩa theo kích thước nào trong catalogue. Đo và gửi kích thước cần thiết theo hướng dẫn chọn đầu nối, đồng thời lưu ảnh đầu ống và áo bọc. Phía tủ hoặc hộp điện có thể dùng lỗ trơn hoặc ren; nếu có ren, cần xác định đúng hệ, kích thước và điều kiện lắp. Hai chi tiết có vẻ gần bằng nhau vẫn có thể khác kiểu ren, nên không thử ép lắp để chứng minh vừa.

Gửi mẫu phụ kiện cũ hoặc ảnh rõ nhiều góc nếu chưa nhận dạng được. Đối chiếu chỗ cần đai ốc, vòng làm kín hoặc chi tiết tiếp đất theo đúng thiết kế, không mặc định bộ hàng nào cũng bao gồm chúng. Khi đặt mua, ghi đủ hai phía kết nối và phụ kiện đi kèm thành một cấu hình. Cách ghi “đầu nối phi 25” có thể bỏ sót phía vào thiết bị, dẫn đến nhận đúng cỡ ống nhưng không lắp được vào tủ. Cần xác nhận trên báo giá trước khi duyệt số lượng.

5. Chọn đường đi để đầu nối không gánh lực của cả tuyến

Đầu nối cần làm việc theo chức năng thiết kế, không được dùng làm điểm chịu toàn bộ tải kéo của đoạn ống dài. Rà vị trí treo, chiều dài dư và góc uốn theo tài liệu sản phẩm. Không tự đặt một bán kính tối thiểu chung cho mọi quy cách. Khi đi tới phần máy chuyển động, kiểm tra toàn hành trình và xác nhận sản phẩm có phù hợp chuyển động lặp hay không. Một ống dễ uốn bằng tay chưa chứng minh đáp ứng được mọi chu kỳ hoạt động của máy.

Hướng vào tủ và điểm thấp cần được thiết kế tránh tình trạng nước đọng hoặc dẫn nước tới điểm không mong muốn. Tuy nhiên, không tự khoan lỗ thoát vào tủ hay cắt áo bọc để xử lý khi chưa có phương án kỹ thuật. Tách vấn đề bố trí khỏi vấn đề vật liệu: nếu áo bị cọ vào cạnh kim loại, phải xử lý điểm cọ; thay ống mới mà giữ nguyên đường đi có thể lặp lại hư hỏng. Người mua nên gửi ảnh khu vực quanh tuyến để việc chọn phụ kiện tính được cả không gian lắp và công việc bảo trì.

6. Kiểm hàng trước lắp và phân công việc xác nhận điện

Khi nhận hàng, đối chiếu mã ống, mã phụ kiện, số lượng và tài liệu với cấu hình đã duyệt. Kiểm tra áo nhựa có rách hoặc bong tại đầu, lõi thép có biến dạng rõ, ren có móp hoặc chi tiết làm kín có thiếu không. Không ghép phụ kiện từ các bộ khác nhau chỉ vì bề ngoài tương tự. Nếu chi tiết không nhận dạng được, tách chờ xác minh. Việc phát hiện sai cấu hình trước lắp giúp tránh tháo dây hoặc sửa điểm vào thiết bị sau khi tuyến đã hoàn thành.

Chuẩn bị đầu ống, lắp bộ nối và siết theo hướng dẫn nhà sản xuất; không dùng một lực siết tự chọn cho mọi phụ kiện. Thợ điện phụ trách kiểm tra các yêu cầu liên quan bảo vệ cáp, liên kết bảo vệ và tiếp đất theo thiết kế. Không coi lõi thép của ống mặc nhiên thay thế được dây bảo vệ. Nếu yêu cầu tính liên tục điện của hệ thống, phải có cách xác minh phù hợp do người có chuyên môn thực hiện. Hồ sơ cơ khí và kiểm tra điện cần được gắn cùng mã tuyến để không bỏ sót trách nhiệm.

7. Lưu cấu hình cuối cùng để đặt lại đúng bộ

Sau lắp, lưu ảnh hai đầu, đường đi và vị trí treo; ghi mã ống, mã đầu nối, phía ren hoặc lỗ vào thiết bị và tài liệu đã sử dụng. Nếu có kết quả kiểm tra, lưu phương pháp, người thực hiện và điều kiện thử theo quy trình. Một phiếu chỉ ghi “đã lắp ruột gà chống nước” không giúp lần bảo trì sau đặt đúng hàng. Thông tin cấu hình cuối cùng nên thể hiện cả chi tiết bổ sung đã được kỹ thuật duyệt để kho biết bộ phụ kiện cần cấp khi thay.

Trong quá trình sử dụng, theo dõi áo bọc tại điểm cọ, dấu trượt ở đầu nối, tình trạng chi tiết làm kín và dấu ẩm bất thường ở tủ. Khi phát hiện vấn đề, cô lập thiết bị theo quy trình rồi khảo sát nguyên nhân thay vì siết thêm lúc đang vận hành. Nếu cần đặt lại, gửi hồ sơ cùng ảnh hư hỏng và điều kiện môi trường hiện tại. Uy Vũ có thể tiếp nhận nhu cầu quy cách và phụ kiện; yêu cầu cấp bảo vệ hoặc môi trường đặc biệt cần được xác nhận bằng tài liệu trước khi quyết định cấu hình.
