Trong thi công hệ thống cơ điện (M&E) hiện đại, việc bảo vệ hệ thống dây dẫn tín hiệu, cáp động lực khỏi những tác động vật lý và hóa học từ môi trường là nguyên tắc sống còn để đảm bảo tuổi thọ công trình. Thay vì sử dụng ống luồn dây điện bằng nhựa uPVC cứng hay ống thép mạ kẽm (EMT/IMC) không thể uốn lượn tại các góc hẹp, ống ruột gà lõi thép bọc nhựa PVC đã trở thành giải pháp vật tư thay thế hoàn hảo.
Đóng vai trò là "chiếc áo giáp" bền bỉ, loại ống này sở hữu đặc tính cơ học ưu việt: vừa chịu được lực đè nén, va đập mạnh, vừa linh hoạt co uốn và đặc biệt là khả năng chống thấm nước tuyệt đối. Bài viết dưới đây từ các chuyên gia kỹ thuật của Vật Tư Uy Vũ sẽ giúp các chủ thầu, kỹ sư điện hiểu rõ cấu tạo, ưu điểm và ứng dụng thực tế của vật tư này trong thi công cơ điện.

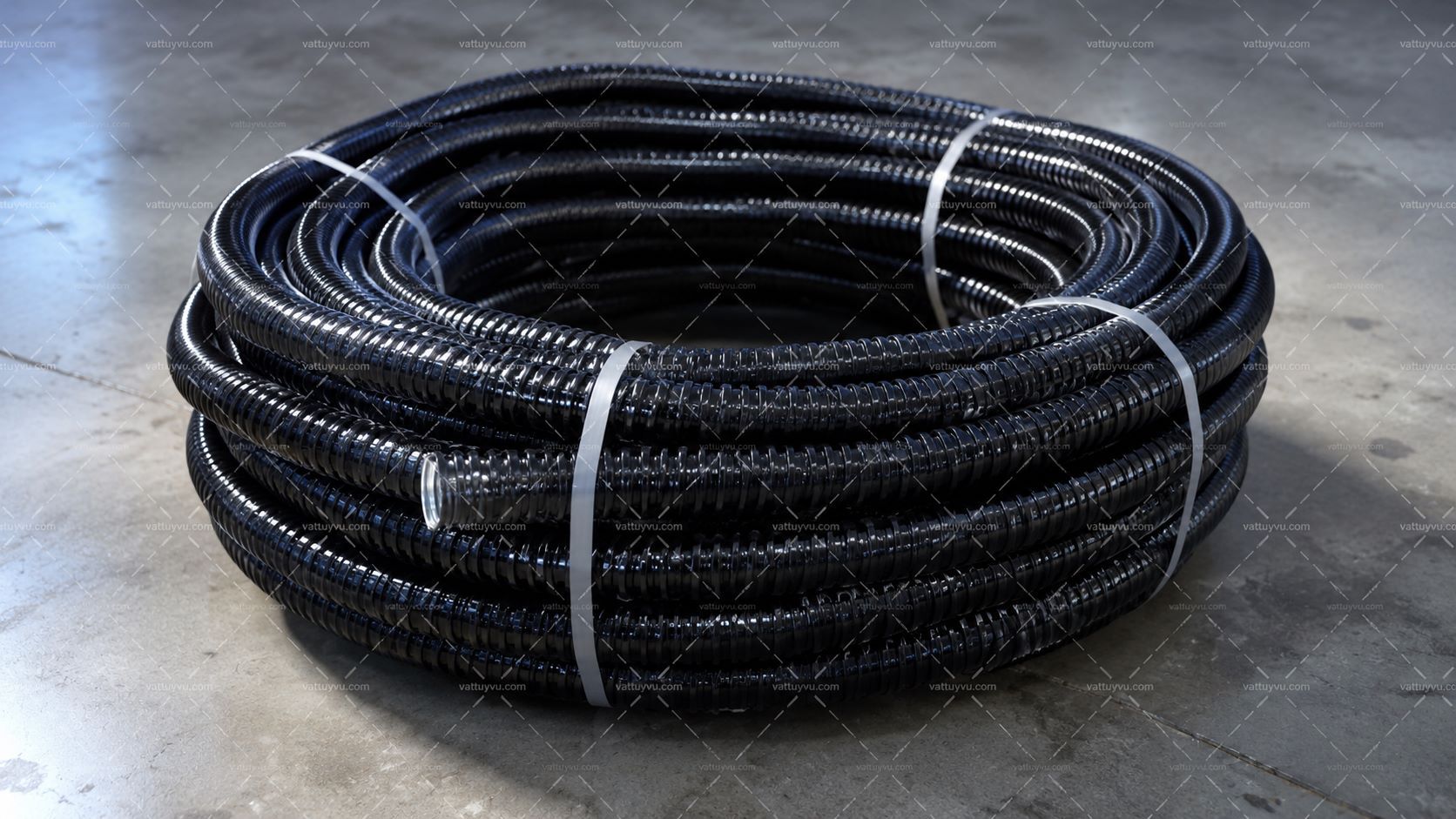

Ống ruột gà lõi thép bọc nhựa PVC là vật tư không thể thiếu trong hệ thống cơ điện M&E1. Ống ruột gà lõi thép bọc nhựa PVC là gì? Cấu tạo kỹ thuật
Ống ruột gà lõi thép bọc nhựa PVC (Flexible Metallic Conduit with PVC Jacket) là loại ống luồn dây điện linh hoạt, được thiết kế chuyên dụng để bảo vệ các tuyến cáp điện, cáp mạng, cáp tín hiệu tránh khỏi rủi ro do mài mòn, thấm nước, chuột cắn hay nhiệt độ môi trường.
Bản chất đây là một phiên bản nâng cấp hoàn hảo của ống ruột gà lõi thép trần, cấu tạo của ống bao gồm 2 lớp chính kết nối chặt chẽ:
- Lõi xoắn thép bên trong: Làm từ dải thép mạ kẽm (Galvanized Steel) nhúng nóng, được cấu trúc theo dạng xoắn Interlock (móc xích liên kết). Kết trúc này cho phép ống có thể uốn cong ở bán kính rất nhỏ mà không bị vỡ rạn hay hở mép, đồng thời cung cấp khả năng chống va đập, chống đè nén (Crush resistance) cực tốt.
- Lớp vỏ bọc nhựa PVC bên ngoài: Bao phủ hoàn toàn và bám chặt lấy lớp lõi thép. Nhựa PVC nguyên sinh được sử dụng có màu đen (thường thấy) hoặc ghi xám, có tác dụng chống thấm nước (Waterproof), chống ngấm dầu máy, chống ăn mòn hóa chất nhẹ và cách điện. Lớp vỏ này còn tích hợp chất chống tia UV (Tia cực tím), giúp ống không bị giòn gãy khi thi công phơi ngoài trời.
2. Ưu điểm vượt trội của ống ruột gà lõi thép bọc nhựa PVC trong hệ thống M&E
Các kỹ sư thiết kế cơ điện luôn ưu tiên chỉ định đưa ống ruột gà bọc nhựa vào bản vẽ kỹ thuật thay vì ống nhựa ruột gà thông thường nhờ 4 ưu thế cốt lõi:
2.1. Khả năng chống thấm nước và chịu thời tiết (UV Resistance)
Với lớp nhựa PVC dày bao bọc bên ngoài, sản phẩm đạt cấp độ bảo vệ kháng bụi và kháng nước chuẩn IP67 (nếu kết hợp đúng với các đầu nối ren ngoài kín nước - Liquid-tight connectors). Do đó, chúng đáp ứng xuất sắc các tiêu chí kỹ thuật khi kéo cáp tại tầng hầm, trạm bơm nước, hoặc đấu nối với thiết bị điện ngoài trời chịu mưa nắng trực tiếp.
2.2. Chống va đập cơ học và chống cắn phá (Rodent Proof)
Môi trường nhà máy, xí nghiệp luôn tiềm ẩn nguy cơ xe nâng chèn ép, vật nặng rơi rớt hoặc chuột bọ cắn phá dây tín hiệu làm gián đoạn dây chuyền. Lớp thép mạ kẽm bên trong tạo ra sức kháng cự vật lý vô cùng mạnh mẽ, triệt tiêu hoàn toàn khả năng chuột, mối gặm nhấm đứt cáp.
2.3. Hạn chế cháy lan, cách điện an toàn
Nhựa PVC chuyên dụng bọc ngoài ống là loại nhựa có tính năng kháng cháy, không duy trì ngọn lửa (Flame retardant). Khi có sự cố chập điện sinh nhiệt bên trong cáp, ống sẽ không bùng phát ngọn lửa lan truyền. Sự kết hợp giữa khả năng cách điện của PVC và lõi thép giúp xả dòng rò tĩnh điện an toàn nếu được nối đất đúng kỹ thuật.
2.4. Độ linh hoạt cao, tối ưu chi phí nhân công
Việc luồn lách qua các dầm trần, góc cua hẹp, dầm bê tông phức tạp hay đấu nối từ thang máng cáp xuống động cơ đang rung lắc là nhược điểm chí mạng của ống thép cứng. Ống ruột gà khắc phục điều này bằng khả năng uốn lượn dễ dàng mà không cần sử dụng bất kỳ phụ kiện co, cút hay máy uốn ống nào, tiết kiệm tối đa thời gian thi công cho nhà thầu.

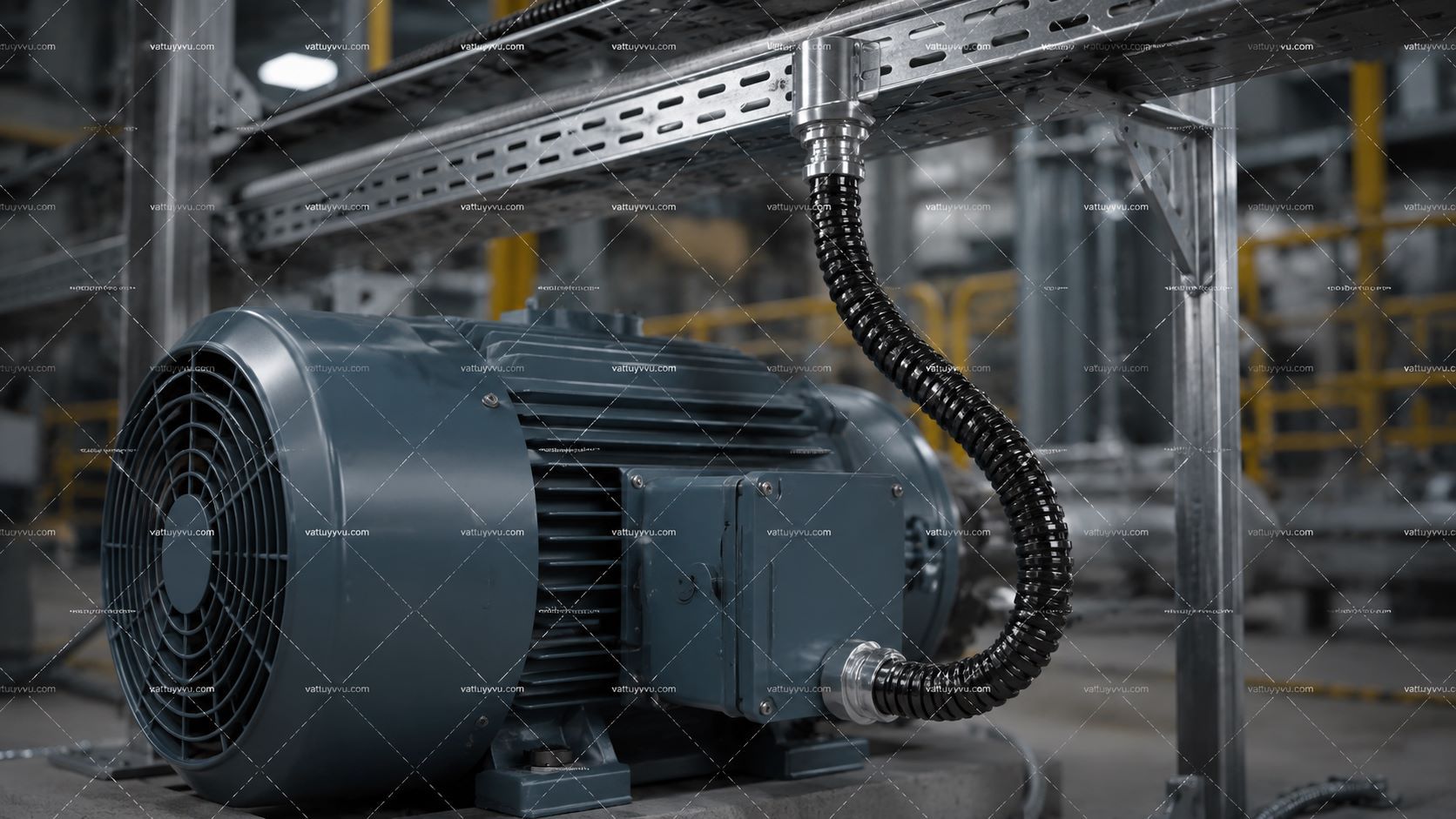

Ứng dụng đấu nối từ thang máng cáp xuống động cơ có độ rung lắc cao bằng ống ruột gà mềm3. Ứng dụng thi công thực tế trong hệ thống cơ điện
Dựa trên sự tin tưởng của hàng trăm chủ thầu đối tác của Vật Tư Uy Vũ, sản phẩm hiện diện trong hầu hết các hạng mục trọng điểm:
- Hệ thống điện nhà máy công nghiệp: Đấu nối cáp điện từ hộp box tủ điện điều khiển xuống các máy gia công CNC, động cơ bơm, máy nén khí – nơi phát sinh độ rung chấn liên tục khiến ống cứng dễ bị nứt gãy.
- Hệ thống điện năng lượng mặt trời (Solar): Bảo vệ cáp DC trên mái nhà, cáp nối vào Inverter chịu nhiệt độ cao và bức xạ UV cường độ mạnh.
- Hệ thống an ninh và PCCC: Luồn cáp nguồn, cáp tín hiệu cho Camera an ninh giám sát ngoài trời, cáp báo cháy tầng hầm chống ẩm mốc.
- Cơ sở hạ tầng & Tòa nhà: Thi công đi dây âm tường, âm sàn bê tông hoặc treo trần thạch cao, đặc biệt ở các khu vực trần giả có không gian thi công chật hẹp.
4. Bảng thông số và kích thước (phi) phổ biến
Để chọn được loại vật tư chính xác, các kỹ sư cần xác định tổng đường kính bó cáp. Tại Vật Tư Uy Vũ, chúng tôi cung cấp đầy đủ dải kích thước thông dụng nhất từ 3/8 inch đến 4 inch. Dưới đây là các kích cỡ tiêu chuẩn:
| Hệ Inch (Tiêu chuẩn) | Kích thước tương đương (Phi) | Đường kính trong (ID) | Đường kính ngoài (OD) | Quy cách đóng cuộn |
|---|---|---|---|---|
| 3/8" | Phi 13 / 16mm | 12.5 mm | 16.0 mm | 50 m/cuộn |
| 1/2" | Phi 16 / 20mm | 16.0 mm | 21.0 mm | 50 m/cuộn |
| 3/4" | Phi 20 / 25mm | 21.0 mm | 26.0 mm | 50 m/cuộn |
| 1" | Phi 25 / 32mm | 26.0 mm | 32.0 mm | 50 m/cuộn |
| 1-1/4" | Phi 32 / 42mm | 35.0 mm | 42.0 mm | 25 m/cuộn |
| 1-1/2" | Phi 38 / 48mm | 40.0 mm | 48.0 mm | 25 m/cuộn |
| 2" | Phi 50 / 60mm | 51.0 mm | 60.0 mm | 20 m/cuộn |
5. Hướng dẫn thi công lắp đặt ống ruột gà đúng kỹ thuật
Để hệ thống ống ruột gà đạt được độ kín nước IP67 và hoạt động đúng tiêu chuẩn thiết kế, công tác lắp đặt ống ruột gà cần tuân thủ các nguyên tắc sau:
- Sử dụng phụ kiện đồng bộ: Tuyệt đối không dùng băng keo điện để quấn nối ống với hộp tủ điện. Phải sử dụng Đầu nối răng ngoài / răng trong kín nước (Liquid-tight connector) làm từ antimon hoặc inox có ron cao su ép chặt lớp vỏ nhựa PVC, đảm bảo nước không thể len lỏi theo ren vào tủ điện.
- Cắt ống đúng cách: Sử dụng kìm cắt ống ruột gà chuyên dụng hoặc máy cắt rãnh cẩn thận. Chú ý mài nhẵn bavia sắc nhọn ở lõi thép rọi ra để không làm rách vỏ cáp khi luồn.
- Cố định kẹp giữ ống: Bố trí kẹp đỡ (ống luồn) theo khoảng cách tối đa từ 1m - 1.5m một kẹp. Tại các điểm uốn cong hoặc vị trí đấu nối thiết bị động cơ, cần có kẹp cố định cách điểm nối khoảng 30cm để tránh lực giật đứt đầu nối.
6. Mua ống ruột gà lõi thép bọc nhựa PVC ở đâu đạt chuẩn công trình?
Hiện nay trên thị trường có rất nhiều loại ống ruột gà giá rẻ sử dụng lõi thép mỏng tái chế và nhựa PVC kém chất lượng (dễ bị mủn và nứt toác chỉ sau 6 tháng sử dụng ngoài trời). Hậu quả là cáp bị nước mưa xâm nhập gây chập điện cục bộ.
Để đảm bảo an toàn tuyệt đối cho hạng mục cơ điện của dự án, nhà thầu nên lựa chọn đơn vị cung cấp uy tín, chứng chỉ CO/CQ rõ ràng. Công ty TNHH Sản Xuất và Thương Mại Uy Vũ là tổng kho nhập khẩu và phân phối trực tiếp vật tư ống công nghiệp, ống ruột gà lõi thép bọc nhựa, bọc Inox chống cháy hàng đầu trên toàn quốc.
Sản phẩm của chúng tôi cam kết:
- Lõi thép mạ kẽm nhúng nóng dày dặn, chịu lực ép tốt.
- Nhựa PVC nguyên sinh mềm dẻo, chuẩn chống thấm và kháng tia UV.
- Sẵn kho số lượng lớn từ Phi 16 đến Phi 100 tại Hà Nội và TP.HCM, giao hàng ngay trong ngày.
- Báo giá cạnh tranh, chiết khấu sâu cho nhà thầu dự án thi công.
Câu hỏi thường gặp (FAQ)
1. Ống ruột gà lõi thép bọc nhựa PVC có dùng ngoài trời được không?
Hoàn toàn được. Lớp vỏ nhựa PVC bên ngoài có khả năng chống thấm nước, chống tia UV và chịu được sự thay đổi của thời tiết mưa nắng thất thường, cực kỳ lý tưởng để bảo vệ cáp camera, hệ thống đèn chiếu sáng ngoài trời.
2. Nên dùng ống ruột gà bọc nhựa ở những vị trí thi công nào?
Thường được dùng ở khu vực có độ ẩm cao (tầng hầm, trạm bơm), ngoài trời, hoặc các khu vực đấu nối thiết bị máy móc công nghiệp có độ rung lắc liên tục cần kết nối mềm thay cho ống luồn thép cứng (EMT).
3. Làm sao để chọn đúng kích thước ống luồn cáp?
Theo tiêu chuẩn thi công điện, tổng tiết diện của các dây cáp luồn bên trong không được vượt quá 40% tiết diện sử dụng của ống ruột gà để đảm bảo không gian tản nhiệt và dễ luồn cáp.
Nếu quý đối tác, nhà thầu đang có nhu cầu nhận báo giá ống ruột gà lõi thép bọc nhựa PVC cho dự án, vui lòng liên hệ trực tiếp với Vật Tư Uy Vũ để nhận bảng giá chiết khấu đại lý tốt nhất.
