Bố Trí Ống Gió Mềm Vải: Tránh Bóp Nghẹt Và Rò Khí

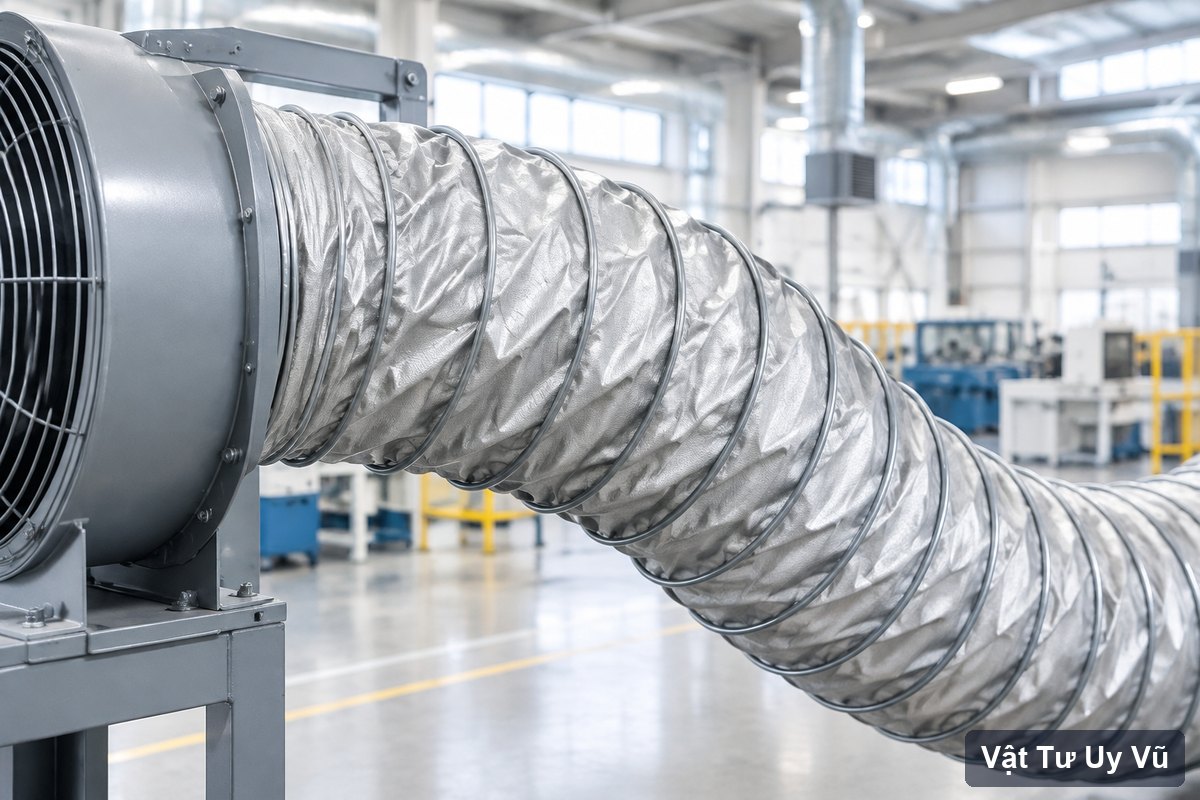

Ống gió mềm vải phù hợp với các đoạn cần linh hoạt khi nối quạt, cổ chờ hoặc tuyến thông gió trong không gian khó đi ống cứng. Ưu điểm mềm và co giãn cũng khiến sản phẩm dễ bị lắp quá chùng, uốn gấp hoặc treo đỡ sai cách. Kết quả thường thấy là tiết diện bị bóp, luồng khí giảm và mối nối nhanh lỏng. Bài viết này hướng dẫn khảo sát, bố trí và kiểm tra một tuyến ống gió mềm vải trong nhà xưởng mà không thay thế tính toán lưu lượng hoặc xác nhận kỹ thuật của đúng mã sản phẩm.

1. Bắt đầu từ nguồn gió, đích đến và loại khí

Trước khi chọn đường kính, cần biết ống dùng để cấp khí tươi, thông gió chung hay hút khí nóng nhẹ. Ghi lại loại quạt, kích thước cổ nối, chiều dài dự kiến, số đoạn chuyển hướng và vị trí xả. Nếu dòng khí có bụi, hơi hóa chất, dầu hoặc nhiệt cao, phải cung cấp đầy đủ để kiểm tra vật liệu; không dùng mô tả “khí nóng” thay cho nhiệt độ vận hành thực tế.

Dòng ống gió mềm vải có nhiều kích thước. Sản phẩm ống vải mềm D100–D200 trên website cho thấy cấu trúc vải phủ bạc và lò xo gia cường. Tuy vậy, các công bố về nhiệt độ, khả năng chống cháy hoặc phạm vi ứng dụng phải được đối chiếu theo đúng mã hàng và tài liệu hiện hành trước khi đưa vào vị trí có yêu cầu an toàn chuyên biệt.

2. Đo cổ nối và kiểm tra không gian lắp

Đường kính danh nghĩa của ống cần khớp với cách lắp vào cổ quạt hoặc cổ chờ. Hãy đo bằng thước cứng qua tâm, chụp rõ mép cổ nối và ghi đơn vị milimét. Với cổ không tròn đều, cần đo nhiều phương. Đừng chỉ gửi ảnh cận cảnh không có tỷ lệ, vì góc chụp có thể làm kích thước nhìn lớn hoặc nhỏ hơn thực tế.

Khảo sát khoảng trống xung quanh để biết ống có đủ bán kính uốn hay không. Một tuyến ngắn nhưng phải vòng qua dầm, máng cáp và thiết bị có thể gây tổn thất lớn hơn tuyến dài đi thẳng. Nếu không gian quá hẹp, nên điều chỉnh vị trí cổ chờ, dùng đoạn chuyển phù hợp hoặc xem lại phương án tuyến thay vì ép ống mềm vào góc gấp.

3. Bảng kiểm dữ liệu trước khi đặt hàng

Bảng trên là phiếu thu thập dữ liệu, không phải bảng thông số được bảo đảm cho mọi sản phẩm.

4. Kéo ống vừa đủ và tạo đoạn uốn rộng

Ống bị để quá chùng tạo nhiều nếp gấp, thu hẹp tiết diện hữu dụng và tăng cản trở dòng khí. Ngược lại, kéo căng quá mức có thể truyền lực lên mép ống và đầu nối. Khi lắp, hãy kéo ống vừa đủ để các nếp phân bố đều, giữ một phần linh hoạt cần thiết và không dùng thân ống như chi tiết chịu lực.

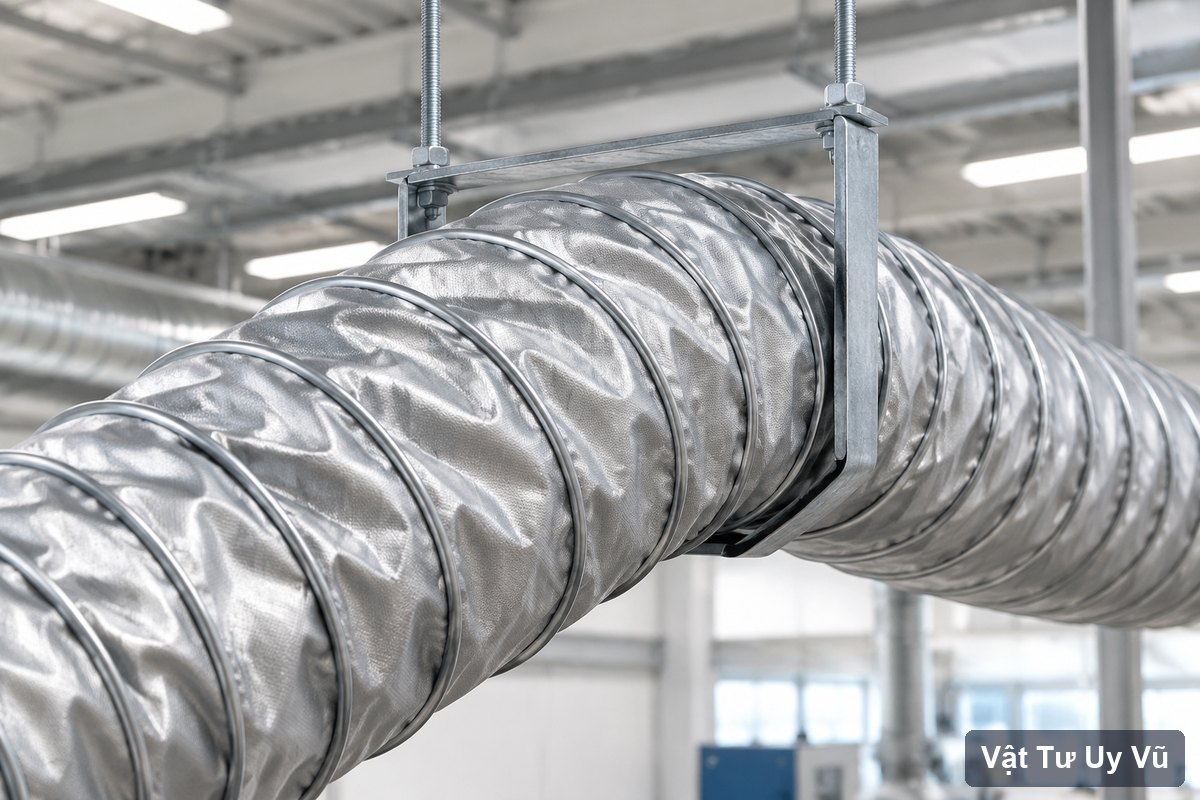

Mỗi đoạn chuyển hướng nên có cung uốn rộng. Tránh ép sát vào góc dầm hoặc dùng dây buộc nhỏ siết trực tiếp lên vải. Nếu cần đổi hướng gấp, một phụ kiện chuyển hướng phù hợp có thể ổn định hơn việc bẻ thân ống. Khoảng cách treo đỡ phải được quyết định theo đường kính, trọng lượng, tư thế lắp và khuyến nghị của nhà cung cấp, không sao chép một khoảng cách cố định cho mọi cỡ.

5. Làm kín đầu nối mà không làm hỏng thân vải

Đầu ống cần lồng đủ chiều dài lên cổ nối, đặt đai siết ở vị trí có bề mặt đỡ và siết đều. Siết quá lỏng gây rò; siết quá mạnh có thể làm mép vải nhăn hoặc hỏng. Vật liệu làm kín phải phù hợp với dòng khí và nhiệt độ, đồng thời không che khuất vùng cần quan sát khi bảo trì. Sau lần chạy thử, kiểm tra lại độ kín khi thiết bị đã dừng an toàn.

6. Nghiệm thu bằng quan sát và dữ liệu vận hành

Trước khi bàn giao, kiểm tra nếp gấp, điểm cọ xát, giá treo và đai siết. Chạy thử ở điều kiện được phê duyệt. Nếu có điểm đo lưu lượng hoặc áp suất, so sánh với tiêu chí thiết kế bằng thiết bị phù hợp.

Lưu ảnh từng đầu nối, vị trí treo và ngày kiểm tra. Trong bảo trì, chú ý vùng gần quạt, cung uốn và điểm treo; đánh giá sớm khi vải sờn, lò xo biến dạng hoặc mối nối thường xuyên lỏng.
