Quy trình lắp ống nhôm nhún với cổ nối, đai siết, băng keo nhôm và giá đỡ; cách hạn chế gấp ống, rò khí và hụt lưu lượng.
Một đoạn ống đúng đường kính vẫn có thể hút yếu nếu bị gấp, kéo chưa đủ, treo võng hoặc hở tại đầu nối. Quy trình dưới đây tập trung vào bốn mục tiêu: giữ tiết diện tròn, giảm chiều dài dư, làm kín mối nối và đỡ ống đúng vị trí.
Dụng cụ và vật tư cần chuẩn bị
- Ống đúng đường kính với cổ thiết bị; xem quy cách ống nhôm nhún D80–D350.
- Cổ nối hoặc măng sông đúng cỡ; côn chuyển nếu hồ sơ thiết kế yêu cầu đổi cỡ.
- Đai siết inox vừa dải đường kính của ống.
- Băng keo nhôm phù hợp nhiệt độ và môi trường làm việc.
- Giá/đai treo bản đủ rộng, thước đo, bút dấu và dụng cụ cắt phù hợp.
- Găng tay bảo hộ vì mép nhôm sau khi cắt có thể sắc.
Quy trình lắp đặt ống nhôm nhún trong 6 bước
Bước 1: Xác nhận kích thước và hướng gió
Đo lại cổ nối, kiểm tra đường kính danh nghĩa và hướng đi của tuyến. Nếu cổ thiết bị là D100, ưu tiên ống nhôm nhún D100 thay vì ép ống sai cỡ. Với các tuyến D150 hoặc D200, cần kiểm tra khoảng không cho bán kính uốn và giá đỡ.
Bước 2: Ướm tuyến trước khi cắt
Đặt ống theo đường đi dự kiến, mở dần chiều dài và xác định vị trí treo. Chỉ cắt sau khi đã tính phần lồng vào hai đầu cổ nối. Việc ướm trước giúp tránh nối thêm một đoạn ngắn không cần thiết.

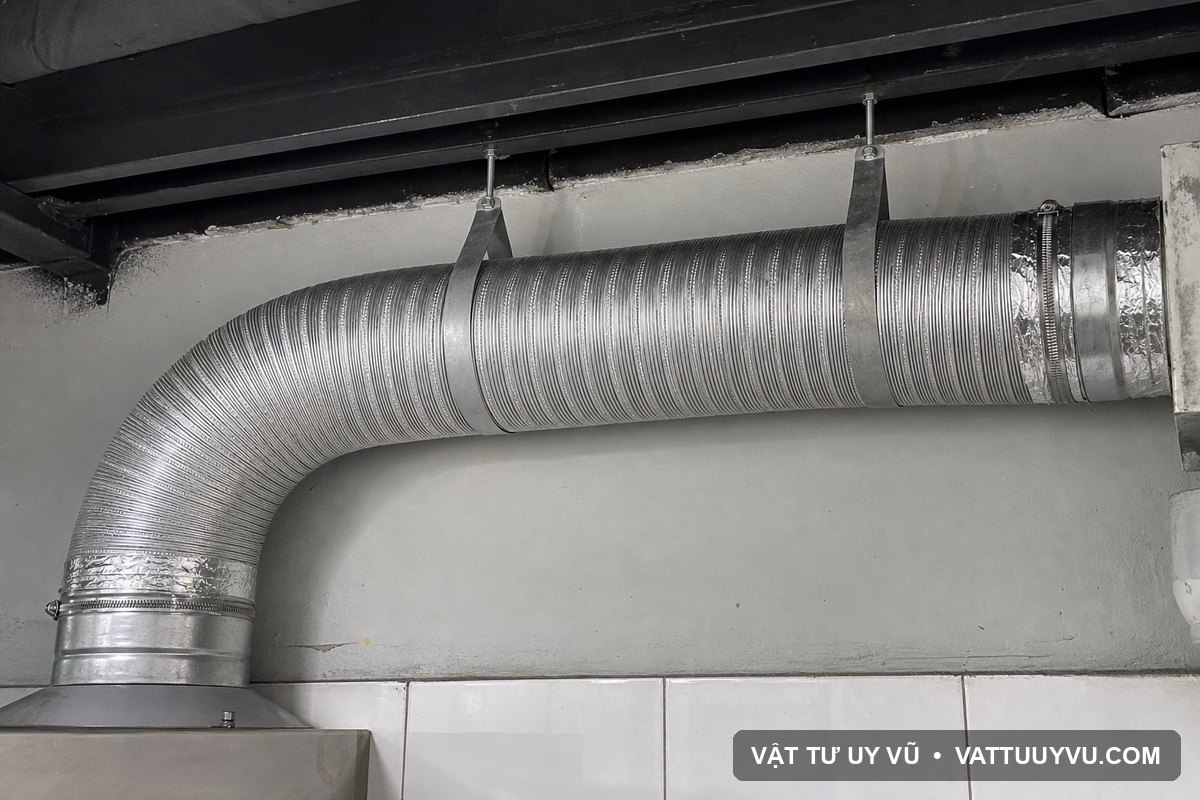

Bước 3: Tạo khúc uốn rộng, giữ tiết diện tròn
Uốn từ từ trên một đoạn dài thay vì bẻ gập tại một điểm. Quan sát mặt trong khúc cua: nếu gân bị chồng dày, lòng ống thu hẹp hoặc tiết diện thành ô-van rõ rệt, cần mở lại bán kính.

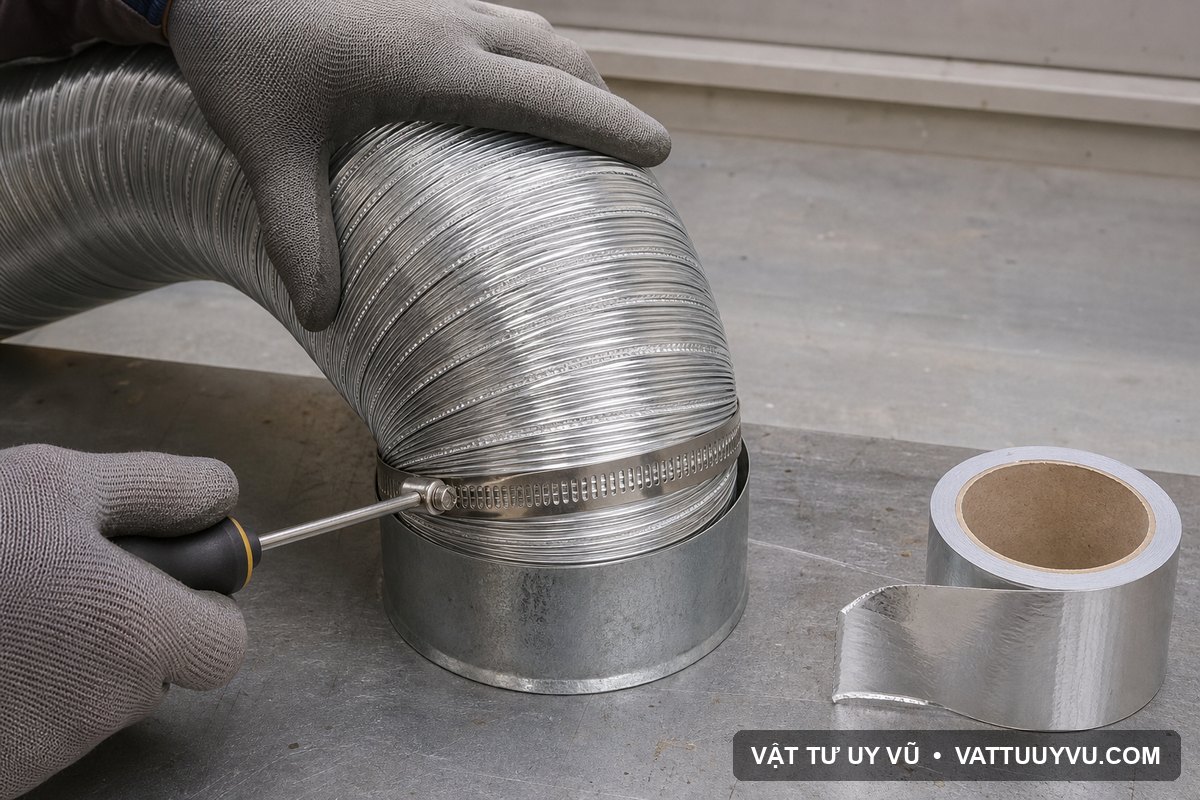

Bước 4: Lồng ống lên cổ nối và siết đai
Đưa ống đủ sâu lên phần cổ cứng, đặt đai siết phía trong mép ống rồi siết từ từ. Đai phải giữ chắc nhưng không làm rách hoặc cắt xuyên lớp nhôm mỏng. Không đặt đai ngay trên phần đầu ống đang xổ mép.
Bước 5: Dán kín mối nối
Lau sạch bụi/dầu trên bề mặt, quấn băng keo nhôm phủ qua cả phần ống và cổ nối. Miết băng theo chu vi để hạn chế nếp gấp và khe hở. Băng keo là lớp kín bổ sung, không thay thế cho liên kết cơ khí.

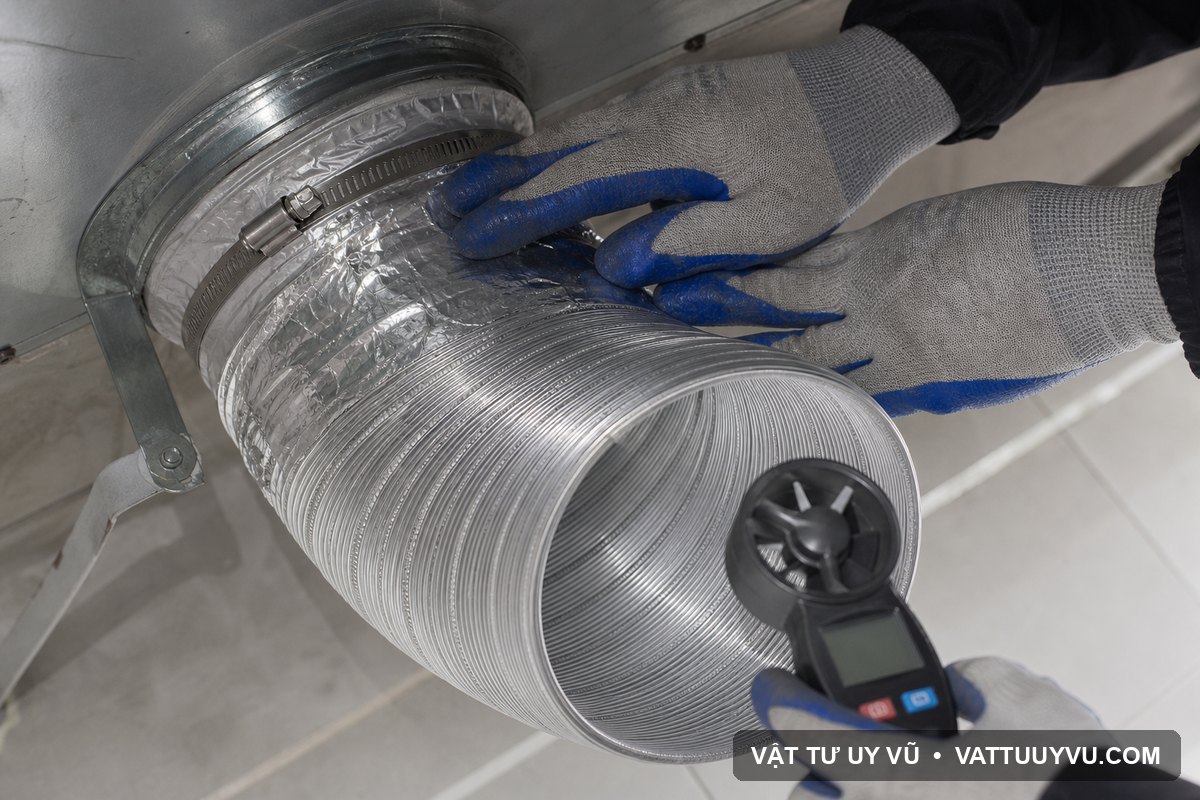

Bước 6: Đỡ ống và chạy thử
Dùng đai bản đủ rộng để phân bố tải, tránh dây mảnh siết sâu vào thành ống. Chạy quạt, nghe tiếng rung, kiểm tra mối nối và quan sát ống có bị hút bẹp hay rung bất thường hay không.
Cách giảm tổn thất và hiện tượng quạt chạy nhưng hút yếu
- Giữ tuyến ngắn và thẳng: bỏ các đoạn vòng hoặc chiều dài dư không cần thiết.
- Hạn chế khúc cua gấp: mỗi khúc đổi hướng đều làm tăng trở lực, đặc biệt khi ống bị bóp méo.
- Không thu nhỏ đột ngột: nếu cần đổi cỡ, dùng côn chuyển và kiểm tra lại thiết kế.
- Làm kín từng mối nối: dùng đai siết và băng keo nhôm, không chỉ quấn băng keo điện.
- Giữ lòng ống sạch: bụi, dầu mỡ và vật lạ tích tụ lâu ngày có thể làm giảm tiết diện.
- Kiểm tra quạt: quạt phải đủ lưu lượng/áp suất cho tổng chiều dài và tổn thất của tuyến.
7 lỗi lắp đặt ống nhôm nhún thường gặp
- Bẻ ống thành góc gấp ngay sau cổ quạt.
- Để ống dư quá dài, võng thành nhiều đoạn chữ U.
- Dùng dây treo mảnh làm móp hoặc cắt vào thành ống.
- Siết đai quá mạnh khiến lớp nhôm rách tại mép cổ.
- Không vệ sinh bề mặt trước khi dán băng keo nhôm.
- Ghép hai cỡ ống trực tiếp mà không có côn chuyển.
- Không chạy thử và kiểm tra rò khí trước khi đóng trần hoặc che tuyến.
Checklist nghiệm thu sau lắp đặt
| Hạng mục | Yêu cầu kiểm tra |
|---|---|
| Kích thước | Ống, cổ nối, đai siết và phụ kiện đồng bộ đường kính |
| Hình dạng | Không có đoạn bẹp nghiêm trọng; khúc uốn không gãy gập |
| Mối nối | Ống lồng chắc, đai siết đúng vị trí, băng keo nhôm miết kín |
| Giá đỡ | Ống không võng quá mức, đai đỡ không cắt vào thành ống |
| Vận hành | Không rung bất thường; không thấy/không nghe rò khí tại mối nối |
| Bảo trì | Có thể tiếp cận các mối nối và đoạn cần vệ sinh |
Câu hỏi thường gặp khi lắp ống nhôm nhún
Nên lồng ống nhôm nhún vào cổ nối bao nhiêu?
Cần lồng đủ sâu để đai siết bám chắc trên phần cổ cứng, không siết sát mép mỏng. Chiều sâu cụ thể phụ thuộc cấu tạo cổ nối và hướng dẫn của thiết bị.
Có dùng băng keo điện để bịt mối nối được không?
Không nên dùng băng keo điện làm lớp kín chính cho đường gió nóng. Nên dùng đai siết cơ khí và băng keo nhôm phù hợp với điều kiện làm việc.
Vì sao quạt chạy nhưng hút yếu sau khi lắp ống?
Nguyên nhân thường gặp gồm ống sai cỡ, tuyến quá dài, nhiều khúc gấp, ống bị bẹp, mối nối rò hoặc quạt không đủ áp. Cần kiểm tra từng điểm thay vì chỉ tăng công suất quạt.
Bao lâu nên kiểm tra đường ống một lần?
Chu kỳ phụ thuộc môi trường. Hệ thống có dầu mỡ, bụi hoặc rung nên kiểm tra thường xuyên hơn; luôn kiểm tra ngay khi có tiếng rung, mùi thoát ra ngoài hoặc lưu lượng giảm.
Đọc trước khi chọn cỡ: Cách chọn ống nhôm nhún D80–D350 đúng nhu cầu.
