Chọn ống nhôm nhún D80–D350 theo cổ nối, lưu lượng, chiều dài và số khúc uốn; kèm bảng gợi ý ứng dụng và checklist tránh mua sai cỡ.
Chọn ống nhôm nhún không nên chỉ nhìn vào giá hoặc chọn “gần đúng” đường kính. Một tuyến ống đúng cỡ phải khớp với cổ chờ, đáp ứng lưu lượng của quạt, đi được trong không gian thực tế và hạn chế số đoạn uốn. Bài viết này giúp bạn sàng lọc nhanh các cỡ D80 đến D350 trước khi đặt hàng.
Ống nhôm nhún là gì và phù hợp với hệ thống nào?

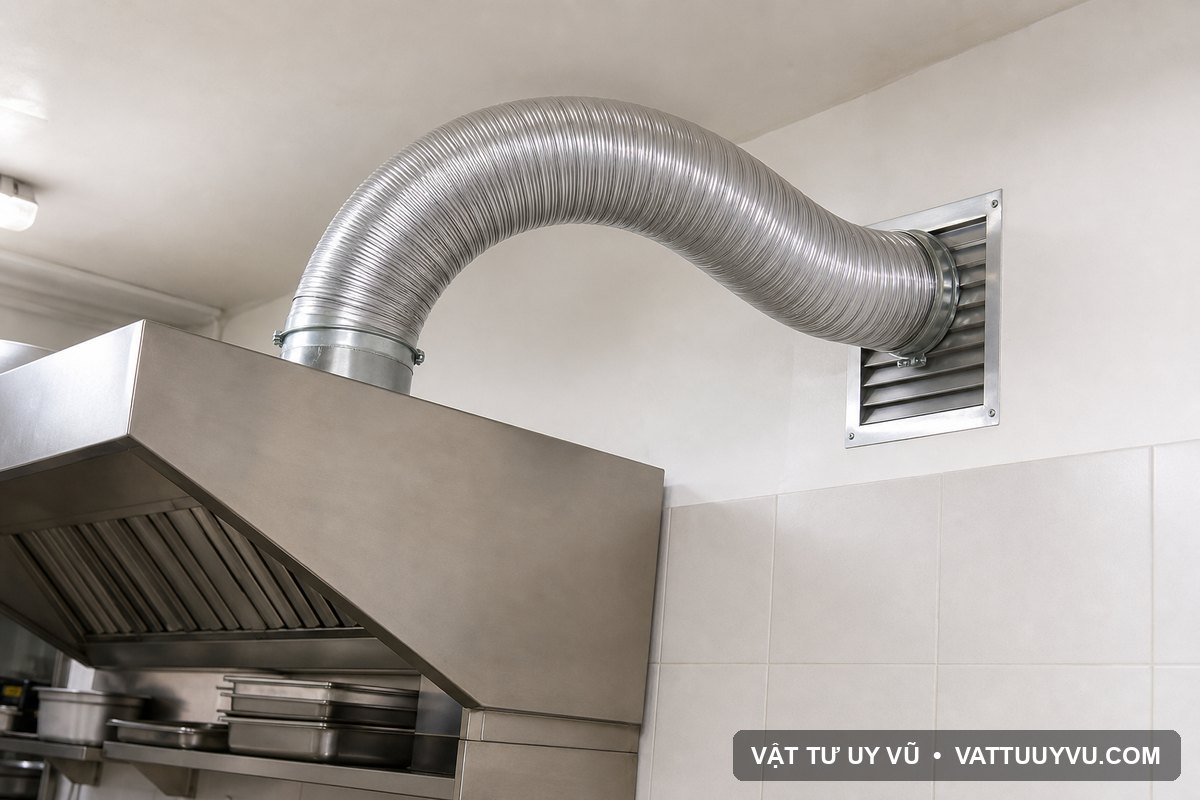

Ống nhôm nhún là loại ống gió mềm/bán cứng được tạo hình từ dải nhôm mỏng có gân xoắn liên tục. Cấu trúc này giúp ống nhẹ, co giãn và uốn chuyển hướng thuận tiện hơn ống cứng trong các đoạn không gian hẹp. Sản phẩm thường được cân nhắc cho đường hút mùi, hút khói nhẹ, thoát khí nóng và thông gió cục bộ.
Ống nhôm nhún không thay thế mọi loại ống gió. Với tuyến dài, lưu lượng lớn, môi trường có hóa chất mạnh, tải va đập cao hoặc yêu cầu chống cháy chuyên biệt, cần đối chiếu hồ sơ thiết kế và thông số kỹ thuật thực tế. Xem toàn bộ quy cách tại danh mục ống nhôm nhún Vật Tư Uy Vũ.

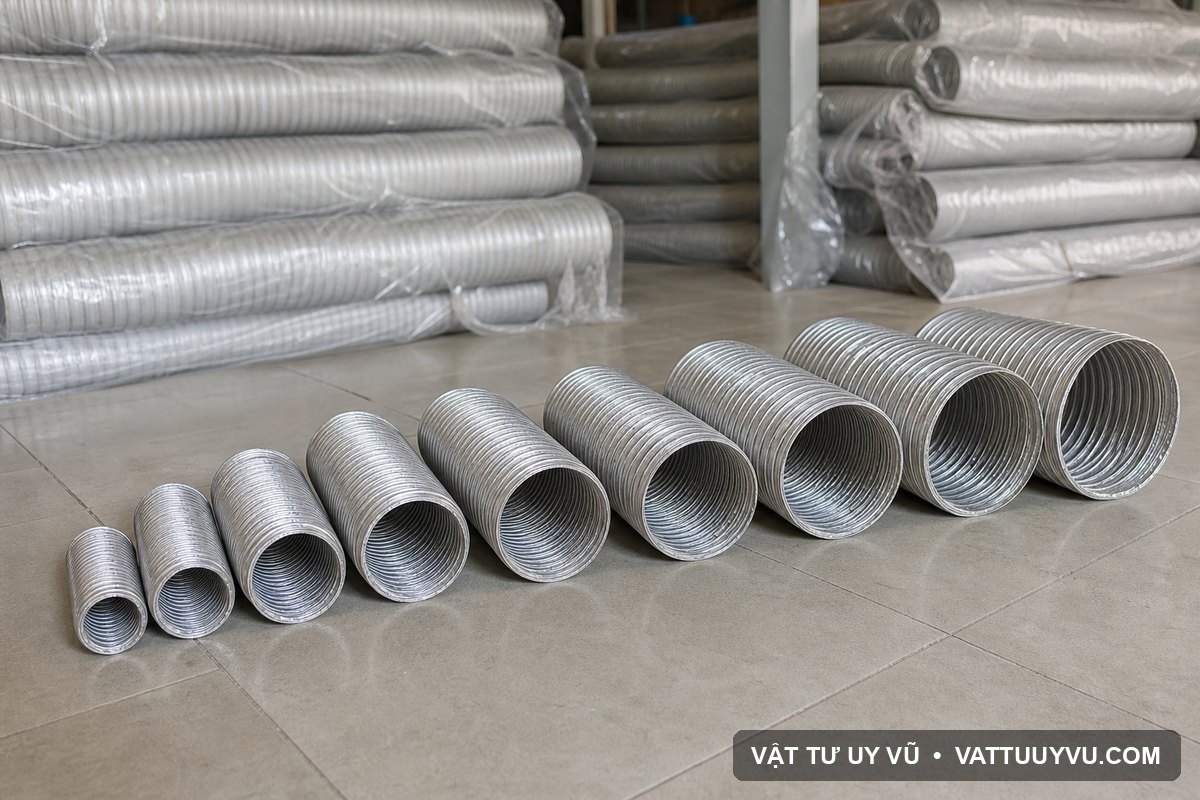

Bảng gợi ý chọn đường kính ống nhôm nhún D80–D350
Bảng dưới đây là gợi ý sàng lọc ban đầu. Kích thước cuối cùng cần khớp với cổ thiết bị hoặc bản vẽ hệ thống.
| Quy cách | Gợi ý nhu cầu | Điểm cần kiểm tra |
|---|---|---|
| D80 – D90 | Nhánh nhỏ, thiết bị có cổ chờ tương ứng, không gian hẹp | Không giảm cỡ so với cổ quạt; tránh tuyến quá dài |
| D100 | Hút mùi hoặc thông gió cục bộ quy mô nhỏ | Kiểm tra cổ chờ 100 mm và số khúc uốn |
| D125 | Nhánh hút mùi, hút khí, khu vực bếp hoặc máy có cổ D125 | Chừa bán kính uốn và vị trí siết đai |
| D150 | Nhánh thông gió/hút mùi cần lưu lượng cao hơn D100–D125 | Đồng bộ quạt, van, cổ nối D150 |
| D200 | Nhánh lớn hoặc hệ thống thương mại có thiết kế phù hợp | Cần giá đỡ, khoảng không và phụ kiện chắc chắn |
| D250 – D300 – D350 | Tuyến lưu lượng lớn, cổ thiết bị hoặc tuyến chính tương ứng | Không chọn chỉ theo kinh nghiệm; ưu tiên thông số kỹ thuật/bản vẽ |
5 bước chọn ống nhôm nhún đúng nhu cầu

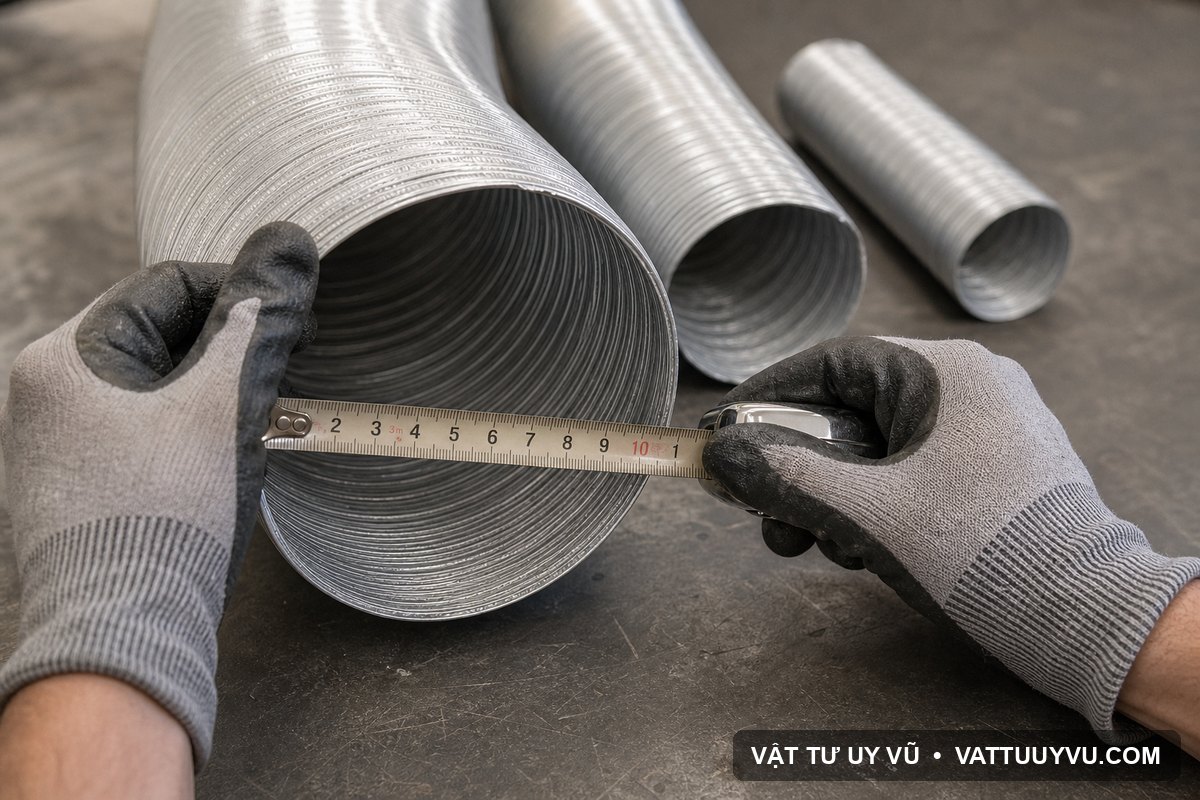

1. Đo đúng cổ chờ hoặc đọc bản vẽ
Ưu tiên đường kính danh nghĩa ghi trên thiết bị, bản vẽ hoặc phụ kiện. Nếu phải đo thực tế, hãy đo đường kính trong của cổ tròn ở nhiều phương để tránh sai số do méo. Ghi rõ đơn vị milimét và chụp lại vị trí nối khi cần tư vấn từ xa.
2. Kiểm tra lưu lượng và áp suất của quạt
Hai hệ thống cùng dùng cổ D150 chưa chắc có cùng hiệu quả nếu chiều dài và số khúc uốn khác nhau. Tuyến càng dài, càng nhiều cút gấp và mối nối thì tổn thất càng tăng. Không nên tự thu từ D200 xuống D150 chỉ vì dễ mua phụ kiện.
3. Tính chiều dài theo đường đi thực tế
Đo theo tim tuyến từ điểm đầu đến điểm cuối, cộng phần chồng vào cổ nối và một khoảng dự phòng hợp lý. Không kéo giãn quá mức rồi để ống treo võng; cũng không để dư thành nhiều vòng gấp vì bề mặt trong bị xếp nếp sẽ tăng cản trở dòng khí.
4. Xem nhiệt độ, môi trường và vị trí lắp
Cần nói rõ ống dẫn khí gì, nhiệt độ làm việc dự kiến, trong nhà hay ngoài trời, có dầu mỡ, hơi ẩm hoặc hóa chất hay không. Khả năng làm việc phải dựa trên thông số của đúng lô hàng, không suy đoán chỉ từ màu bạc của vật liệu.
5. Chọn phụ kiện đồng bộ
Chuẩn bị cổ nối/măng sông cùng cỡ, đai siết inox, băng keo nhôm và giá đỡ phù hợp. Phụ kiện đúng cỡ giúp mối nối kín hơn và giảm nguy cơ làm rách thành ống khi siết.
Checklist kiểm tra chất lượng ống trước khi nhận hàng
- Đúng đường kính: đối chiếu nhãn, cổ nối và đo mẫu khi cần.
- Thành ống: gân xoắn đều, không có vết rách xuyên thủng hoặc vùng dập bẹp nghiêm trọng.
- Đầu ống: tròn tương đối, dễ đưa vào cổ nối; không bị xổ mép quá mức.
- Độ co giãn: ống uốn được nhưng vẫn giữ tiết diện khi tạo bán kính phù hợp.
- Quy cách giao: thống nhất chiều dài, số lượng, phụ kiện và điều kiện vận chuyển trước khi chốt.
Những lỗi mua hàng làm hệ thống dễ hụt gió
- Chọn đường kính theo giá thay vì theo cổ nối và lưu lượng.
- Không tính phần chiều dài cho khúc uốn và phần lồng vào cổ.
- Dùng quá nhiều đoạn nối ngắn, mỗi mối nối lại tăng nguy cơ rò khí.
- Đánh đồng mọi ống màu bạc là cùng cấu tạo và cùng khả năng chịu nhiệt.
- Không chuẩn bị đai siết, băng keo nhôm và giá đỡ đồng bộ.
Câu hỏi thường gặp về cách chọn ống nhôm nhún
Ống nhôm nhún D100 thường dùng cho việc gì?
D100 thường được cân nhắc cho nhánh hút mùi, thông gió cục bộ và thiết bị có cổ chờ 100 mm. Cần đối chiếu đúng kích thước cổ nối và lưu lượng quạt trước khi chọn.
Có nên chọn ống lớn hơn cổ quạt không?
Không nên tự ý đổi cỡ. Nếu cần tăng đường kính phải dùng côn chuyển phù hợp và kiểm tra lại lưu lượng, áp suất, không gian lắp đặt.
D150 và D200 khác nhau như thế nào?
D200 có tiết diện lớn hơn D150 nên phù hợp khi hệ thống cần lưu lượng cao hơn, nhưng chiếm nhiều không gian và cần phụ kiện đồng bộ. Kích thước cuối cùng phải theo thiết kế hoặc thông số quạt.
Ống nhôm nhún có dùng ngoài trời được không?
Có thể dùng trong một số tuyến ngắn nhưng phải tránh nước đọng, va đập và môi trường ăn mòn. Với vị trí ngoài trời lâu dài nên có giải pháp che chắn và kiểm tra định kỳ.
Xem tiếp: Hướng dẫn lắp đặt ống nhôm nhún đúng kỹ thuật, giảm hụt gió.
