Trong các ngành công nghiệp nặng, khai thác khoáng sản, sản xuất hóa chất và vận tải xăng dầu, việc vận chuyển lưu chất an toàn luôn là bài toán cốt lõi. Đường ống không chỉ đóng vai trò là mạch máu dẫn truyền, mà còn phải chống chịu lại sự ăn mòn khốc liệt, áp suất biến thiên và nhiệt độ khắc nghiệt. Sự xuất hiện của ống nhựa lõi thép chịu nhiệt đã mang đến một giải pháp hoàn hảo, dung hòa được tính cơ động, độ bền cơ học và đặc tính kháng hóa chất ưu việt.
Bài viết này được biên soạn bởi các chuyên gia kỹ thuật từ Vật Tư Uy Vũ, nhằm cung cấp một cái nhìn sâu sắc, toàn diện về thông số kỹ thuật, giới hạn vận hành và ứng dụng chuyên biệt của ống nhựa lõi thép trong môi trường hóa chất, xăng dầu.

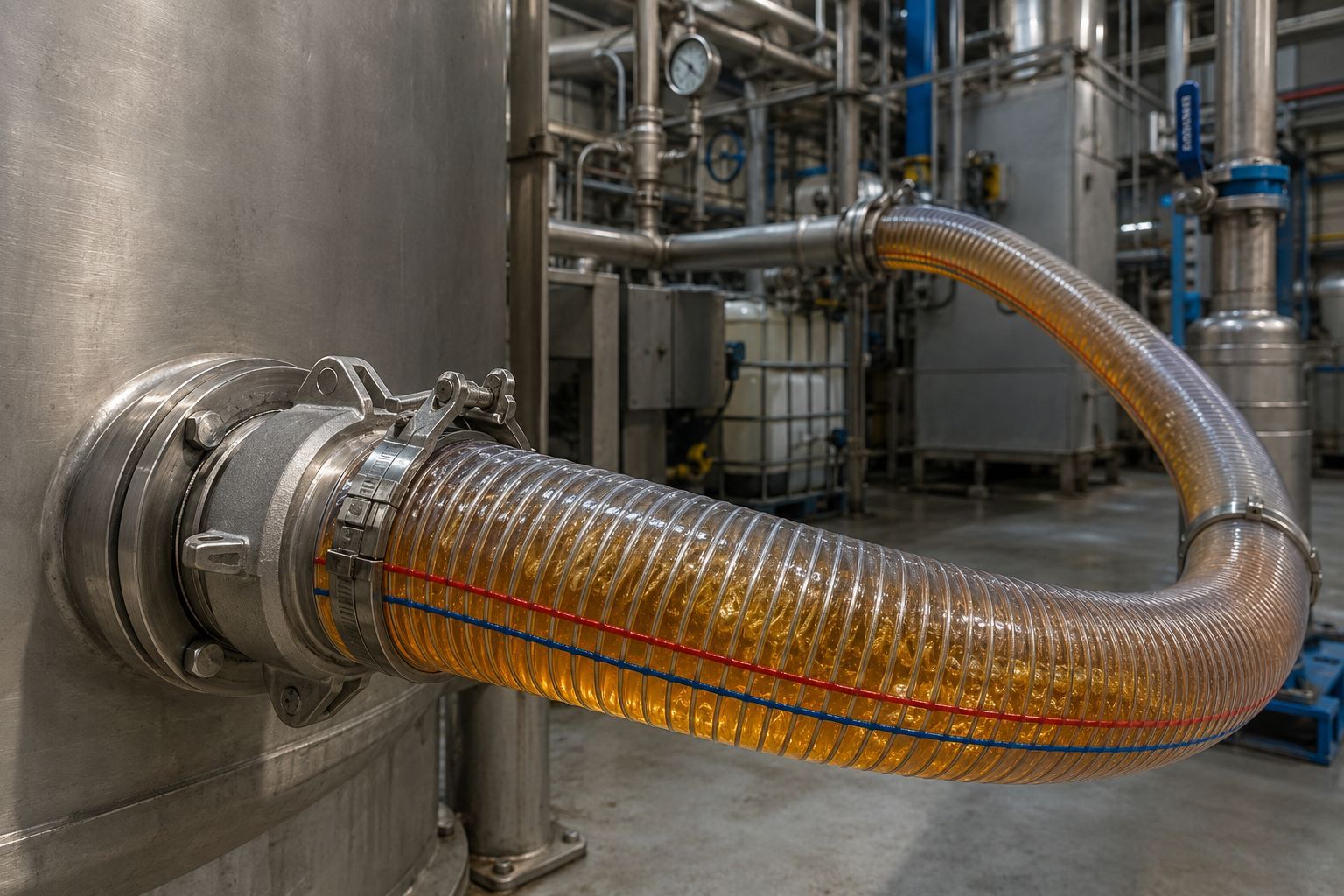

Ống nhựa lõi thép được triển khai trong hệ thống bơm chiết xuất hóa chất công nghiệp nặng1. Cấu Trúc Đa Lớp Vượt Trội Của Ống Nhựa Lõi Thép Chịu Nhiệt
Sự ưu việt của ống nhựa lõi thép không đến từ sự dày đặc của vật liệu, mà nằm ở kết cấu tổ hợp thông minh giữa polymer đàn hồi và kim loại cường lực. Mỗi thành phần đảm nhận một vai trò kỹ thuật riêng biệt để đối phó với điều kiện vận hành khắc nghiệt.
1.1 Lớp màng nhựa nguyên sinh PVC/PU cao cấp
Đa số ống dẫn công nghiệp loại này được chế tạo từ hạt nhựa Polyvinyl Clorua (PVC) nguyên sinh hoặc Polyurethane (PU) cao cấp. Không chứa tạp chất hay nhựa tái sinh, lớp vỏ này có những đặc tính sau:
- Kháng hóa chất (Chemical Resistance): Cấu trúc phân tử polymer trơ, tạo màng chắn không thấm với các dung dịch axit loãng, kiềm, nước muối và các chất tẩy rửa công nghiệp. Nó ngăn chặn hiện tượng thẩm thấu ngược và thoái hóa vật liệu.
- Chống mài mòn dòng chảy: Lớp trong cùng (Inner tube) được ép đùn siêu nhẵn. Độ nhẵn này giảm tối đa hệ số ma sát thủy lực, chống lại sự mài mòn khi lưu chất có chứa cặn rắn, bùn hoặc hạt mài lơ lửng.
- Đặc tính trong suốt: Thiết kế trong suốt (kèm chỉ thị màu xanh/đỏ) cho phép kỹ sư trực tiếp giám sát trực quan trạng thái dòng chảy, phát hiện rò rỉ bọt khí hoặc điểm tắc nghẽn.
1.2 Lõi thép xoắn lò xo gia cường định hình
Một sợi thép mạ kẽm cường độ cao (Galvanized steel wire) được uốn hình xoắn ốc và nhúng chìm hoàn toàn vào giữa lớp nhựa. Đây là "bộ xương sống" quyết định khả năng cơ lý của ống:
- Chịu áp suất chân không (Vacuum Resistance): Khác với ống bạt bơm nước thông thường sẽ xẹp lép khi có lực hút, lõi thép xoắn ốc giúp ống duy trì thiết diện tròn tuyệt đối ngay cả khi máy bơm hoạt động ở áp suất âm mạnh (lực hút chân không), đảm bảo lưu lượng hút tối đa.
- Độ đàn hồi cơ học: Sợi thép đóng vai trò như lò xo, giúp ống có thể uốn cong theo địa hình nhà xưởng mà không bị gãy gập (kink-free), chống chịu va đập vật lý từ bên ngoài.
1.3 Cơ chế triệt tiêu tĩnh điện (Anti-static)
Đây là đặc tính mang tính "sống còn" khi ứng dụng ống nhựa lõi thép dẫn xăng dầu. Ma sát giữa dòng chảy xăng dầu và thành nhựa ở tốc độ cao sinh ra điện tích tĩnh. Nếu không giải phóng, điện tích tích tụ gây phóng tia lửa điện, dẫn đến thảm họa cháy nổ. Nhờ lõi thép liên tục xuyên suốt, kỹ thuật viên có thể đấu nối hai đầu thép vào hệ thống tiếp địa, xả toàn bộ điện tích tĩnh xuống đất một cách an toàn.
2. Bảng Thông Số Kỹ Thuật Chi Tiết Kích Thước Đường Ống
Lựa chọn sai đường kính và áp suất là nguyên nhân hàng đầu gây bục vỡ đường ống. Dưới đây là bảng thông số tham chiếu chuẩn kỹ thuật cho các hệ thống đường ống công nghiệp phổ biến:
| Kích Thước (ID) | Đường Kính Ngoài (OD) | Độ Dày (mm) | Bán Kính Uốn (mm) | Áp Suất Làm Việc (WP) | Áp Suất Nổ (BP) | Chiều Dài/Cuộn |
|---|---|---|---|---|---|---|
| Ø 16 mm (5/8") | 21.0 mm | 2.5 mm | 65 mm | 8 Bar | 24 Bar | 100 mét |
| Ø 25 mm (1") | 32.0 mm | 3.5 mm | 110 mm | 7 Bar | 21 Bar | 50 / 100 mét |
| Ø 38 mm (1.5") | 46.0 mm | 4.0 mm | 170 mm | 6 Bar | 18 Bar | 50 mét |
| Ø 50 mm (2") | 60.0 mm | 5.0 mm | 220 mm | 6 Bar | 18 Bar | 30 / 50 mét |
| Ø 76 mm (3") | 88.0 mm | 6.0 mm | 340 mm | 5 Bar | 15 Bar | 30 mét |
| Ø 100 mm (4") | 115.0 mm | 7.5 mm | 480 mm | 4 Bar | 12 Bar | 20 / 30 mét |
| Ø 150 mm (6") | 168.0 mm | 9.0 mm | 750 mm | 3 Bar | 9 Bar | 10 / 20 mét |
| Ø 200 mm (8") | 222.0 mm | 11.0 mm | 1050 mm | 3 Bar | 9 Bar | 10 mét |
* Chú thích: Bán kính uốn (Bending Radius) là giới hạn cong tối đa trước khi lõi thép bị biến dạng vĩnh viễn. WP (Working Pressure) là áp suất an toàn vận hành liên tục. BP (Burst Pressure) là áp suất phá vỡ thành ống.
3. Khả Năng Kháng Hóa Chất Và Ứng Dụng Chuyên Biệt
3.1 Tương thích trong vận chuyển hóa chất nhà máy
Trong các xưởng xi mạ, xử lý nước thải công nghiệp (Wastewater Treatment), ống nhựa lõi thép thể hiện hiệu năng xuất sắc:
- Chịu được các dòng axit vô cơ ở nồng độ thấp và trung bình: Axit Clohydric (HCl < 20%), Axit Sunfuric loãng (H2SO4 < 15%).
- Chống chịu hoàn toàn với các bazơ mạnh (NaOH, KOH) và các loại muối công nghiệp, không bị kết tủa cặn bám bẩn.
- Dẫn bùn vi sinh, dung dịch pha trộn chất đông tụ PAC, Polyme trong tháp làm lạnh.
3.2 Dẫn xuất dầu mỏ và các chất lỏng gốc Hydrocacbon
Đặc tính chống phản ứng este hóa của hạt nhựa PVC chuyên dụng biến nó thành ống dẫn dầu tiêu chuẩn trong ngành vận tải nhiên liệu:
- Sử dụng để bơm xả nhiên liệu từ xe bồn (Tanker) xuống hầm chứa: Dầu Diesel (DO), Dầu hỏa, Dầu FO, Dầu nhờn.
- Dẫn dầu thủy lực trong các hệ thống nâng hạ cơ khí nặng, máy ép nhựa, trạm trộn bê tông.
4. Tác Động Của Nhiệt Độ Đến Áp Suất Làm Việc (Derating Factor)
Một nguyên lý kỹ thuật tối quan trọng thường bị bỏ qua: Khi nhiệt độ lưu chất tăng, sức chịu tải (áp suất) của ống nhựa sẽ giảm tỷ lệ thuận.
Dải nhiệt độ làm việc tiêu chuẩn của ống nhựa lõi thép dao động từ -5°C đến 65°C (Có thể lên đến 80°C - 90°C với dòng nhựa PU chịu nhiệt). Tuy nhiên, bảng thông số Áp suất làm việc (WP) ở phần 2 chỉ ứng với điều kiện nhiệt độ môi trường là 20°C. Kỹ sư thiết kế phải tính toán hệ số suy giảm (Derating factor) như sau:
- Ở 20°C: Áp suất làm việc bằng 100% định mức.
- Ở 40°C: Áp suất làm việc chỉ còn khoảng 70% định mức.
- Ở 60°C: Áp suất làm việc suy giảm chỉ còn 45% - 50% định mức.
Ví dụ: Bạn dùng ống Phi 50mm (WP định mức là 6 Bar ở 20°C) để bơm hóa chất nóng 60°C. Lúc này, áp suất làm việc an toàn của ống chỉ còn khoảng 2.7 Bar đến 3.0 Bar. Máy bơm của bạn không được thiết lập vượt quá ngưỡng này để tránh bục vỡ thành ống nhựa khi đang ở trạng thái bị làm mềm bởi nhiệt.

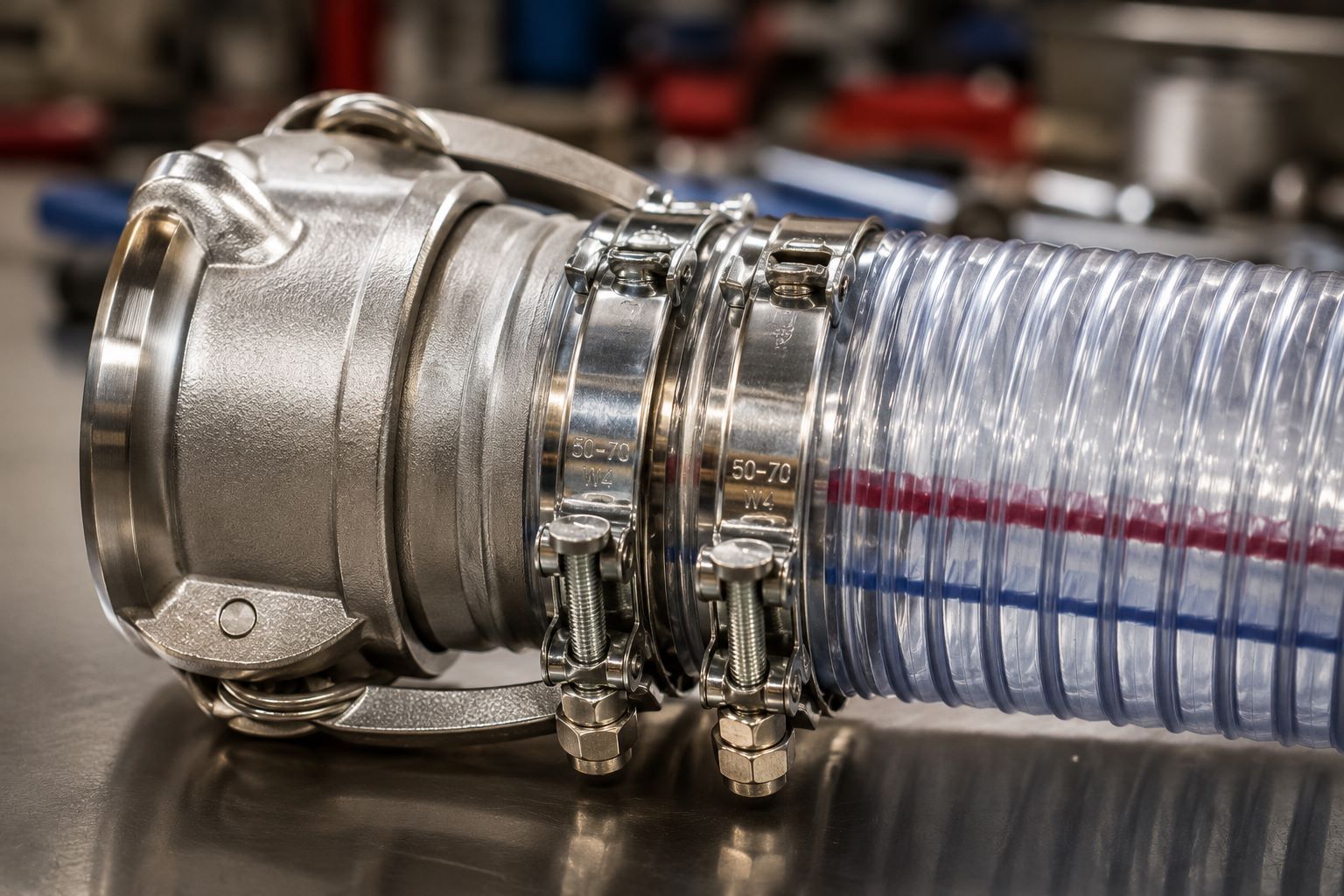

Sử dụng khớp nối Camlock kết hợp đai siết Inox để đảm bảo độ kín khít tuyệt đối5. Hướng Dẫn Kỹ Thuật: Lắp Đặt Vận Hành An Toàn Tại Nhà Máy
Để tối ưu tuổi thọ và đảm bảo tiêu chuẩn an toàn lao động, quá trình thi công ống cần lưu ý:
- Sử dụng phụ kiện chuẩn công nghiệp: Không dùng dây kẽm để siết ống. Phải sử dụng Đai siết cổ dê bằng Inox (loại bản rộng không có gờ sắc) hoặc khớp nối nhanh Camlock hợp kim nhôm/nhựa PP để tạo mối nối kín, chống rò rỉ dưới áp lực cao.
- Không uốn gập quá bán kính cho phép: Tra cứu bảng "Bán kính uốn" ở phần 2. Nếu uốn ống dưới mức cho phép, lò xo thép sẽ bị bẻ gãy, thành nhựa bên ngoài bị giãn mỏng, tạo thành điểm xung yếu dễ nổ ống nhất.
- Tuốt lõi thép tiếp địa: Đối với hệ dẫn xăng dầu, thợ thi công phải tách 2cm vỏ nhựa ở hai đầu ống, bộc lộ lõi thép và đấu nối trực tiếp với ngàm kim loại của đầu bồn chứa để tạo mạch nối đất kín.
- Bảo vệ bức xạ UV: Dù nhựa PVC/PU đã có chất phụ gia kháng UV, nhưng việc phơi ống trực tiếp dưới ánh nắng mặt trời gắt nhiều năm sẽ đẩy nhanh quá trình giòn hóa (lão hóa nhựa). Nếu lắp đặt ngoài trời, nên đi trong máng cáp hoặc che bạt bảo vệ.
