Cổ hút máy hình ôvan: đo đầu chuyển trước khi chọn ống PU

Khi cổ hút máy có hình ôvan hoặc bị biến dạng, đo một bề ngang rồi đặt ống PU cùng “phi” thường dẫn đến lắp không kín hoặc phải ép đầu ống. Người mua cần xác định hình dạng cổ nguyên bản, hai kích thước chính, phần bề mặt có thể kết nối và không gian dành cho bộ chuyển. Bài viết hướng dẫn chuẩn bị hồ sơ đo trước khi chọn đoạn ống hút bụi PU, tập trung vào giao diện giữa máy và ống tròn. Đây là cách thu thập dữ liệu cho việc lựa chọn, không phải bản vẽ chế tạo hay hướng dẫn tự sửa cổ hút của máy.

1. Xác định cổ ôvan do thiết kế hay do hư hỏng

Trước tiên tìm model, bản vẽ hoặc ảnh cấu hình ban đầu của máy. Một cổ hình ôvan theo thiết kế khác với cổ tròn đã bị móp do va chạm hoặc lực kéo từ tuyến. Nếu hình dạng đã thay đổi, việc đặt một đầu chuyển theo phần móp có thể giữ nguyên vấn đề cơ khí thay vì giải quyết nó. Người phụ trách máy cần xác định có phải sửa hoặc thay cổ trước không. Không gõ, nắn hay cắt cổ hút chỉ để thử lắp vừa một cuộn ống đang có.

Khi thiết bị đã dừng và được cô lập theo quy trình, chụp mặt đầu gần vuông góc cùng ảnh bên hông và vùng xung quanh. Nếu có nắp, lưới hoặc chi tiết khác ở cửa hút, ghi rõ chúng thuộc cấu hình nào; không tự tháo phần không được phép. Ảnh nghiêng dễ khiến cổ tròn trông như ôvan nên không dùng một ảnh chéo làm bằng chứng duy nhất. Đo trực tiếp theo phương pháp phù hợp và đối chiếu với tài liệu sẽ giúp xác định vấn đề nằm ở hình dạng thật hay góc chụp.

2. Ghi hai trục và phân biệt kích thước trong, ngoài

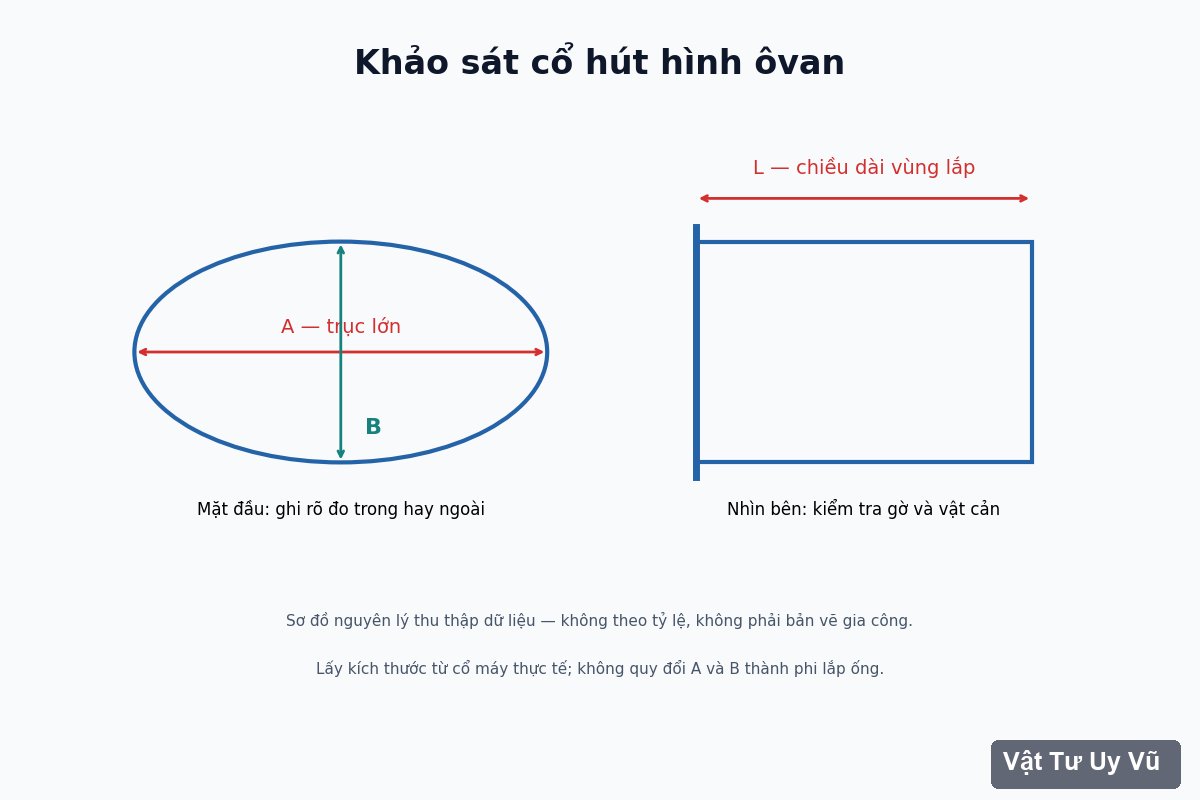

Với cổ ôvan, ghi kích thước lớn nhất theo một hướng và kích thước vuông góc với hướng đó, đồng thời nêu rõ đang đo mép trong hay ngoài. Chụp dụng cụ đo sao cho người đọc nhận ra hai mép tiếp xúc. Đo thêm ở vị trí bề mặt dự kiến lắp bộ nối nếu khác mặt đầu. Nếu thành có gờ hoặc phần loe, ghi riêng vì kích thước miệng không nhất thiết bằng kích thước vùng giữ. Không làm tròn số theo một cỡ ống phổ biến trước khi gửi tư vấn.

Hai kích thước chỉ là dữ liệu ban đầu; cần mô tả hình dạng góc, đoạn thẳng hoặc phần chuyển cong nếu cổ không phải một ôvan đều. Không lấy đường kính tương đương theo diện tích làm đường kính lắp cơ khí. Hai hình có diện tích gần nhau vẫn có chu vi và bề mặt tiếp xúc khác nhau, nên không bảo đảm kẹp kín cùng một đầu ống. Việc chọn kích thước đầu tròn của bộ chuyển cần kỹ thuật xem cả yêu cầu lưu lượng và cấu hình tuyến, không chỉ quy đổi một phép tính hình học.

3. Vì sao không ép ống PU tròn thành ôvan để nối tạm?

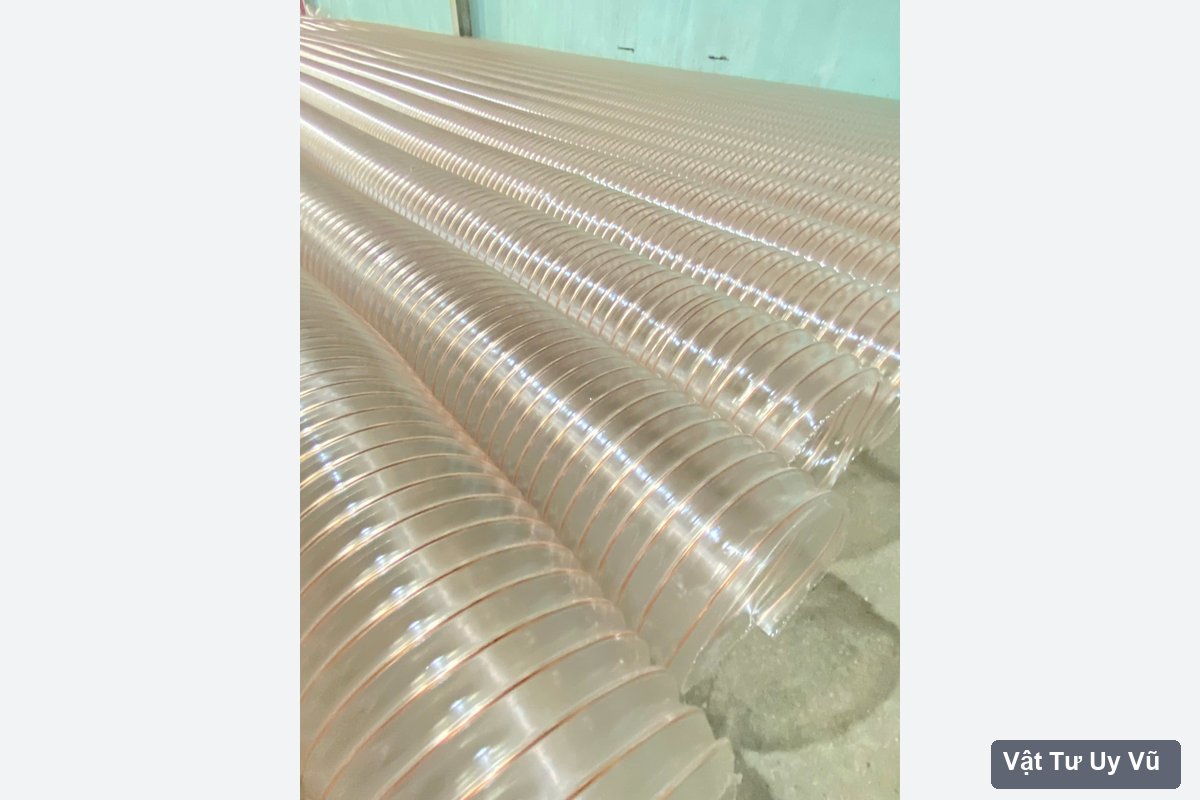

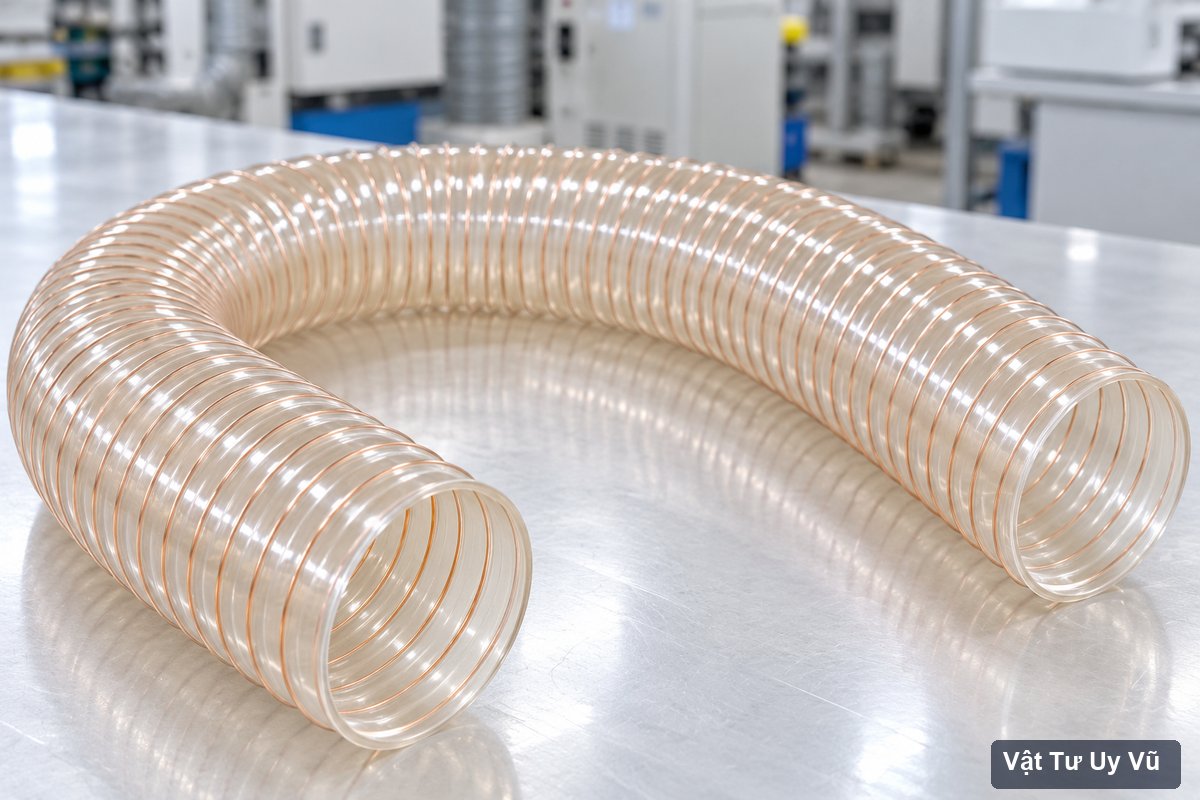

Ống hút bụi PU gia cường xoắn trong ảnh sản phẩm có thành PU trong suốt và vòng kim loại xoắn hỗ trợ giữ hình dạng tròn. Lớp thành tạo đường dẫn, vòng xoắn tham gia giữ tiết diện khi uốn theo điều kiện của sản phẩm. Ép đầu tròn vào một cổ khác hình có thể làm tiếp xúc không đều, tạo khe hoặc tập trung lực tại một số vùng. Không dùng việc kẹp thêm thật chặt làm tiêu chí xác nhận một kiểu nối chưa được thiết kế phù hợp.

Màu vòng xoắn trong ảnh không đủ chứng minh thành phần kim loại hoặc khả năng chống tĩnh điện của toàn tuyến. Với yêu cầu kiểm soát tĩnh điện, cần tài liệu đúng mã cùng phương án liên kết và nối đất do người có chuyên môn xác nhận. Tương tự, không suy ra độ dày, giới hạn hút hoặc nhiệt độ từ ảnh chụp. Những mục này phải được đối chiếu với bụi, khí và điều kiện quạt thực tế. Việc giải quyết đầu chuyển hình học không thay thế bước chọn vật liệu cho ứng dụng.

4. Chuẩn bị dữ liệu cho cả hai phía của bộ chuyển

Ghi riêng phần máy và phần ống để tránh báo giá chỉ giải quyết một phía. Một bộ chuyển có thể vừa cổ máy nhưng đầu tròn không phù hợp với quy cách ống; ngược lại, một đầu tròn đúng cỡ chưa xác nhận phần ôvan lắp được vào máy. Với mẫu cũ, chụp cả hai đầu và ghi các chi tiết giữ đi kèm. Không bỏ qua gioăng hoặc bề mặt làm kín nếu cấu hình có sử dụng. Mọi thông tin chưa có nên được đánh dấu để người khảo sát bổ sung trước khi duyệt chế tạo hoặc mua hàng.

Không cam kết Uy Vũ có sẵn đầu chuyển đặc biệt chỉ dựa vào nhu cầu khảo sát. Việc cung cấp, vật liệu, bản vẽ và phương án lắp cần trao đổi theo từng trường hợp. Khi nhận đề xuất, người phụ trách máy kiểm tra ảnh hưởng của bộ chuyển đến việc bảo trì và yêu cầu của thiết bị. Nếu cần chế tạo riêng, phải có bản vẽ được xác nhận và đơn vị thực hiện phù hợp; sơ đồ trong bài chỉ giải thích dữ liệu đo, không đủ làm tài liệu gia công.

5. Xem toàn tuyến để đầu chuyển không tạo thêm điểm nghẽn

Một bộ chuyển cần được xem cùng đường đi khí và không gian lắp, không chỉ đánh giá bằng việc hai đầu có ghép được không. Nếu ngay sau cổ máy đã phải uốn sát hoặc đi qua một chỗ hẹp, phương án hình học có thể cần thay đổi. Ghi hướng ra của cổ hút, vị trí quạt hoặc tuyến chính và những khúc đổi hướng gần đó. Không tự đặt chiều dài bộ chuyển hoặc góc chuyển tiếp chung cho mọi máy. Kỹ thuật cần đối chiếu yêu cầu lưu lượng, tổn thất và bố trí thực tế.

Nếu điểm hút đi theo đầu máy chuyển động, khảo sát toàn hành trình để biết vị trí nào làm đoạn mềm căng hoặc cọ. Đầu chuyển không nên trở thành nơi gánh tải kéo của toàn đoạn ống. Người lắp cần xác nhận phương án đỡ và chiều dài dự phòng theo hướng dẫn sản phẩm. Có thể tham khảo thêm cách đo ống PU cho đầu máy di chuyển, nhưng trường hợp cổ không tròn vẫn cần hồ sơ riêng cho giao diện nối. Hai phần khảo sát bổ sung cho nhau và không thay thế nhau.

6. Đối chiếu mẫu hoặc bản vẽ trước khi chốt mua

Trên phiếu xác nhận, ghi hai giao diện, vật liệu đề xuất, phương thức giữ, phần làm kín và các kích thước cần kiểm tra. Phân biệt chiều dài tổng với chiều dài bề mặt thực sự dùng để lắp ống. Nếu có bản mẫu, kiểm tra bằng quy trình được phép khi máy đã an toàn, không vận hành để thử một bộ nối chưa được duyệt. Sai khác giữa số đo thực tế và bản vẽ cần được giải quyết trước khi đặt số lượng, tránh gia công xong rồi ép cổ hoặc cắt thân ống để bù.

Khi chọn đoạn PU, xác nhận chiều dài, kích thước, thông tin vật liệu và giới hạn vận hành của đúng mã được giao. Không coi tên thương mại “lõi đồng” hoặc “chống tĩnh điện” là tài liệu cho mọi điều kiện bụi. Với bụi nóng, tia lửa, bụi có nguy cơ cháy nổ hoặc yêu cầu đặc biệt, cần thiết kế và sản phẩm phù hợp do người có chuyên môn xác nhận. Một đầu chuyển kín về cơ khí không tự chứng minh hệ thống đáp ứng các yêu cầu khác. Các mục này nên được đưa ra ngay từ khảo sát thay vì sau khi đã mua xong.

7. Kiểm tra sau lắp và lưu cấu hình đã xác nhận

Sau khi lắp theo phương án được duyệt, kiểm tra đầu ống, vị trí kẹp, điểm đỡ và khoảng hở quanh bộ chuyển. Xem đoạn mềm có bị ép, xoắn hoặc kéo lệch khỏi trục không. Người vận hành thực hiện quy trình chạy kiểm tra của thiết bị và ghi kết quả thuộc phạm vi công việc. Nếu có tiếng bất thường, rò hoặc dịch chuyển, dừng theo quy trình để kiểm tra lại. Không đưa tay chỉnh kẹp hoặc chèn vật liệu làm kín khi hệ đang chạy để khắc phục tạm một giao diện không phù hợp.

Lưu ảnh mặt đầu trước lắp, số đo, bản vẽ hoặc mẫu đã xác nhận, mã ống và ảnh cấu hình cuối. Với cổ từng bị móp, ghi rõ đã xử lý theo phương án nào để lần sau không đặt lại bộ chuyển theo hình dạng cũ. Hồ sơ này giúp bộ phận mua hàng hỏi đúng vật tư và giúp người bảo trì biết phần nào thuộc máy, phần nào thuộc bộ chuyển, phần nào là đoạn mềm thay định kỳ. Khi dữ liệu được tách rõ, việc chọn ống PU trở thành bước cuối có căn cứ thay vì một phép thử đường kính.
