Ống ruột gà đi theo cửa tủ điện: khảo sát đoạn chờ khi mở

Đoạn bảo vệ cáp nối từ thân tủ sang cửa có thể nhìn gọn khi đóng nhưng lại căng, xoắn hoặc mắc vào bản lề khi mở. Vì vậy, chọn ống ruột gà cho vị trí này cần xem toàn bộ chuyển động của cửa, cách giữ hai đầu và yêu cầu của bó dây bên trong. Không lấy khả năng uốn bằng tay làm bằng chứng một mã ống đáp ứng uốn lặp. Bài viết tập trung vào dữ liệu cần khảo sát để trao đổi cấu hình. Mọi kiểm tra liên quan tủ điện phải do người có chuyên môn thực hiện sau khi cô lập nguồn và xác nhận trạng thái an toàn theo quy trình của đơn vị.

1. Quan sát cả trạng thái đóng và khoảng mở cần dùng

Người phụ trách xác định vị trí mở phục vụ vận hành, bảo trì và giới hạn cơ khí của cửa theo thiết kế. Ghi vị trí hai đầu đoạn bảo vệ cáp trong từng trạng thái được phép khảo sát, không chỉ đo khoảng cách khi cửa mở hoàn toàn. Chụp ảnh thể hiện bản lề, mép cửa và không gian xung quanh. Một đoạn có đủ chiều dài ở cuối hành trình vẫn có thể vướng giữa hành trình. Nếu có cơ cấu chặn hoặc thiết bị lắp trên cửa, ghi chúng vào sơ đồ thay vì coi khu vực giữa hai đầu là trống.

Không tự tháo bộ chặn để mở xa hơn hoặc kéo bó dây nhằm tìm giới hạn. Các điểm cần theo dõi gồm vùng có thể kẹp vào mép, vị trí cọ khi đóng và hướng xoắn gần đầu nối. Tách hiện trạng đã quan sát khỏi vị trí chỉ dự đoán. Khi chưa tiếp cận được một phần, ghi phần cần kiểm thêm để kỹ thuật lập phương án. Bộ ảnh có mốc trạng thái giúp người tư vấn hiểu chuyển động thực tế hơn một số đo chiều dài tổng của đoạn ống đã tháo khỏi tủ.

2. Nhận đúng lõi thép và áo nhựa của ống ruột gà

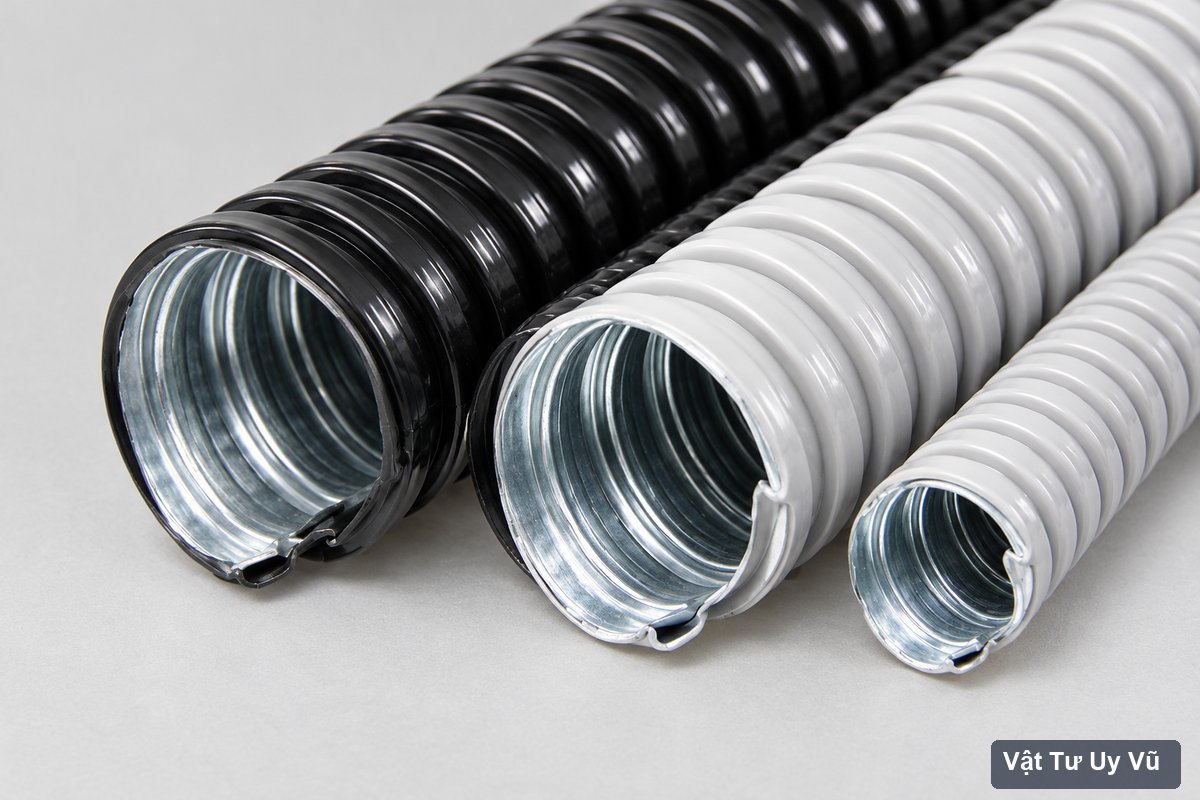

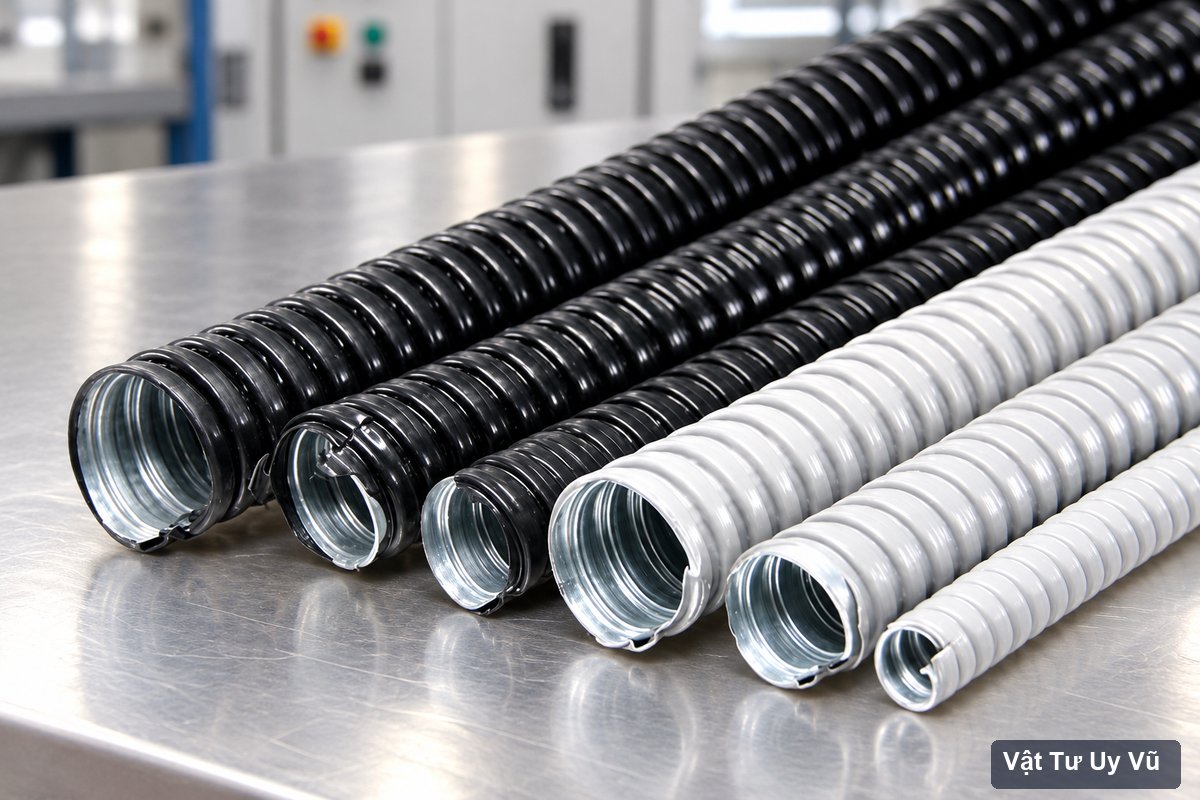

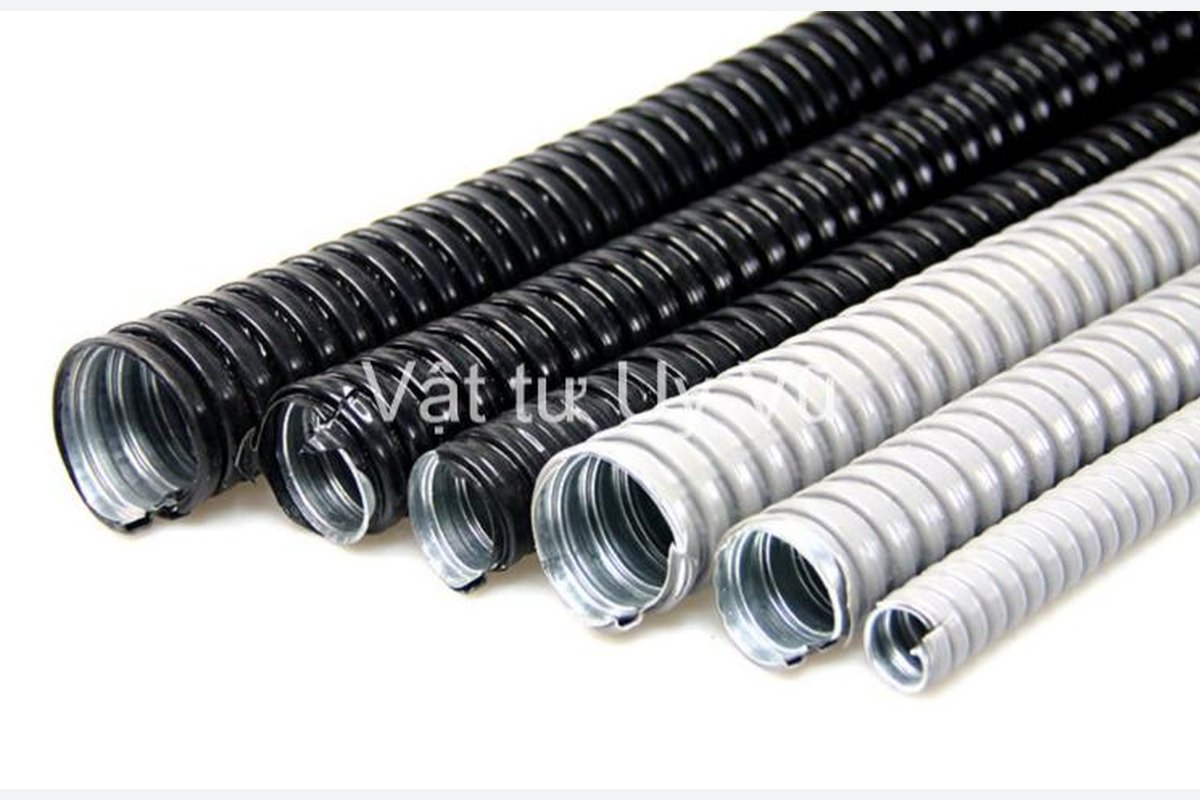

Nhóm ống ruột gà lõi thép bọc nhựa trong ảnh có lõi kim loại xoắn và áo ngoài bám theo hình gân, với các màu đen hoặc xám. Lõi tạo kết cấu bảo vệ cơ học theo thiết kế; áo nhựa tiếp xúc môi trường xung quanh. Ống bảo vệ không thay cho lớp cách điện của dây. Miệng có thép xoắn nhìn thấy giúp phân biệt với ống nhựa gân thuần, nhưng ảnh không xác định được mọi thông số vật liệu hoặc khả năng chịu chuyển động của mã hàng.

Với đoạn đi theo cửa, hỏi tài liệu về phạm vi chuyển động được phép, bán kính uốn và giới hạn liên quan. Không lấy mô tả “mềm” làm tiêu chí duy nhất. Một sản phẩm phù hợp tuyến cố định chưa chắc được xác nhận cho cách uốn lặp tại cửa cụ thể. Nếu hồ sơ chưa có dữ liệu này, người thiết kế cần lựa chọn cấu hình đủ căn cứ trước mua. Không dùng màu áo hoặc độ dày nhìn từ miệng để suy ra tuổi thọ theo số lần mở, cấp chống nước hay chứng nhận chống cháy.

3. Khảo sát hướng uốn, xoắn và vị trí có thể kẹp

Đánh dấu trên ảnh đoạn nào thay đổi độ cong khi cửa mở và đoạn nào gần như cố định. Xem hai đầu có bị xoay tương đối theo chuyển động hay không; một đoạn chỉ cần uốn khác với đoạn đồng thời bị xoắn. Chú ý vùng gần bản lề, mép đệm, khóa hoặc chi tiết nhô ra trên cửa. Không chèn tạm vật vào cơ cấu để giữ đường ống tránh kẹp rồi coi đó là cấu hình cuối. Phương án bố trí phải được duyệt với yêu cầu của tủ và hệ thống dây bên trong.

Ghi nơi cọ hiện có bằng ảnh rõ, gồm dấu trên áo và bề mặt đối diện. Nếu lớp nhựa đã hư hoặc lõi biến dạng, tình trạng đó cần được đánh giá riêng trước khi sử dụng lại. Không chỉ xử lý vết cọ bằng cách đổi cuộn rồi giữ nguyên đường đi. Một đoạn dư quá nhiều có thể dồn vào vùng đóng, trong khi đoạn thiếu chiều dài có thể kéo vào đầu nối. Khảo sát toàn hành trình giúp xác định vấn đề bố trí trước khi chốt chiều dài và bộ giữ.

4. Chuẩn bị bảng dữ liệu cho đoạn chờ

Không áp dụng một công thức cộng dư chung cho mọi cửa. Khoảng cần cho đoạn mềm phụ thuộc vị trí đầu nối, đường đi, bó dây và giới hạn của sản phẩm. Số đo nên có mốc rõ, kèm trạng thái cửa khi đo. Nếu dự kiến đổi vị trí bộ giữ, phải cập nhật lại sơ đồ trước khi lấy chiều dài đặt. Việc dùng một đoạn mẫu chỉ có ý nghĩa khi phương pháp và cấu hình đã được người có trách nhiệm chấp thuận, không dùng bó dây đang lắp để thử kéo tới giới hạn.

Ghi phần chưa xác nhận thay vì điền số theo tủ khác có bề ngoài tương tự. Tủ khác loại bản lề hoặc vị trí thiết bị trên cửa có thể tạo đường đi khác. Nếu cần yêu cầu chuyển động lặp, người thiết kế phải đưa tiêu chí phù hợp vào hồ sơ để nhà cung cấp đối chiếu. Nhà cung cấp vật tư không thể suy ra toàn bộ điều kiện của đoạn chờ từ một ảnh cửa đóng. Bảng này giúp xác định chính xác dữ liệu còn thiếu trước khi chốt loại ống.

5. Bộ giữ, đầu nối và phần dây bên trong phải phù hợp nhau

Đầu nối cần tương thích với loại ống, kích thước và điểm vào thiết bị; bộ giữ cần phù hợp đường đi và chức năng theo thiết kế. Không nhầm việc kẹp chắc với khả năng bảo vệ được toàn đoạn khi cửa chuyển động. Người phụ trách điện kiểm cả yêu cầu của dây, cách cố định và phần có thể cọ tại đầu vào. Không tự nhồi thêm dây vì miệng ống vẫn còn khoảng trống nhìn thấy. Khả năng bố trí bó dây phải được xác nhận theo hồ sơ liên quan.

Các yêu cầu về liên kết bảo vệ hoặc tiếp đất cũng thuộc thiết kế điện và phải do người có chuyên môn xác nhận. Không mặc định lõi thép thay được dây bảo vệ. Nếu môi trường có ẩm hoặc nước vệ sinh, xem cấu hình làm kín của cả bộ, không chỉ lớp áo ngoài. Có thể tham khảo đối chiếu đầu nối ruột gà ở khu vực ẩm để bổ sung hồ sơ, nhưng yêu cầu chuyển động của cửa vẫn cần đánh giá riêng.

6. Kiểm tra cấu hình sau lắp ở những trạng thái được phép

Sau khi lắp theo phương án duyệt, người phụ trách kiểm đường đi tại trạng thái đóng, các vị trí mở cần thiết và vùng gần giới hạn cho phép. Xem có căng, kẹp, cọ hoặc dồn đoạn dư vào thiết bị khác không. Kiểm tra đầu nối và bộ giữ có bị kéo hoặc xoay ngoài chức năng thiết kế. Không dùng thao tác đóng cửa mạnh để chứng minh tuyến không vướng. Nếu thấy bất thường, dừng kiểm và điều chỉnh theo phương án được duyệt thay vì ép cửa vào vị trí.

Kiểm tra cơ khí không thay cho các kiểm tra điện và nghiệm thu của tủ. Kết quả cần được người có trách nhiệm ghi theo quy trình áp dụng, gồm phần đã kiểm và phần còn cần xác nhận. Không tự công bố một số chu kỳ tuổi thọ khi chưa có dữ liệu. Nếu phải đổi ống hoặc phụ kiện để đáp ứng chuyển động, cập nhật mã cuối cùng vào hồ sơ. Một cấu hình được điều chỉnh tại hiện trường cần được ghi lại, tránh lần bảo trì sau đặt theo bản vẽ cũ không còn đúng.

7. Bàn giao ảnh và nhận dạng để dễ bảo trì

Lưu ảnh cửa ở các trạng thái đã kiểm cùng vị trí hai đầu, bộ giữ và những vùng cần theo dõi. Ghi mã ống, mã phụ kiện, chiều dài cấp và thông tin bó dây thuộc phạm vi hồ sơ điện. Khi có thay đổi thiết bị lắp trên cửa hoặc điểm vào tủ, cần xem lại đoạn chờ, không giữ nguyên giả định ban đầu. Một ghi chú “ống đủ dài” không giúp người sau biết đã kiểm ở trạng thái nào hoặc dữ liệu chuyển động nào được dùng để duyệt.

Trong các lần bảo trì, người phụ trách xem dấu cọ, nứt áo, trượt ở đầu hoặc biến dạng mới theo kế hoạch của đơn vị. Cần cô lập và thực hiện kiểm tra trong trạng thái được phép, không chỉnh đầu nối trong tủ đang hoạt động. Nếu hỏi hàng thay, gửi cả hồ sơ bố trí và ảnh tình trạng chứ không chỉ một đoạn ống rời. Uy Vũ có thể tiếp nhận nhu cầu quy cách và tài liệu sản phẩm; quyết định cấu hình đi theo cửa cần căn cứ thiết kế cùng người phụ trách điện.
