Ống Hút Bụi PU Lõi Thép Mạ Đồng: Phân Tích Tiêu Chuẩn Chống Tĩnh Điện Cho Trạm CNC & Vi Mạch
Trong các ngành công nghiệp gia công chính xác như khắc gỗ CNC, sản xuất linh kiện điện tử hay chế biến hóa chất, ma sát sinh ra từ dòng vật liệu di chuyển ở tốc độ cao là nguyên nhân chính gây ra hiện tượng tích tụ tĩnh điện. Nếu không được giải phóng đúng cách, tĩnh điện không chỉ gây nguy hiểm về cháy nổ mà còn làm nhiễu sóng hệ thống điều khiển tự động. Đây chính là lý do các kỹ sư cơ điện (M&E) và nhà thầu thi công ngày càng ưu tiên sử dụng ống hút bụi PU lõi thép mạ đồng thay thế cho các dòng ống nhựa thông thường.
Bài viết dưới đây từ bộ phận kỹ thuật Vật Tư Uy Vũ sẽ phân tích chuyên sâu về cấu tạo, tính năng cơ lý, cũng như hướng dẫn quy trình lắp đặt tiếp địa chuẩn xác cho dòng ống hút bụi công nghiệp đặc thù này.
Tại sao hệ thống CNC và Vi mạch cần ống hút bụi PU chống tĩnh điện?
Khi hút các hạt bụi khô, dăm gỗ, hạt nhựa, hoặc mạt kim loại ở vận tốc gió lớn (thường > 20m/s), ma sát liên tục giữa các hạt này với thành ống sẽ tạo ra sự mất cân bằng điện tích bề mặt. Ở các loại ống nhựa PVC lõi thép thông thường, lớp nhựa không có khả năng dẫn truyền dòng điện này đi, dẫn đến hiện tượng:
- Phóng tia lửa điện: Khi điện thế đạt ngưỡng xuyên thủng không khí, sẽ phát sinh tia lửa. Trong môi trường mùn cưa hoặc bột hóa chất dễ cháy, đây là nguy cơ hỏa hoạn nghiêm trọng.
- Nhiễu từ trường (EMI): Tĩnh điện tích tụ gây nhiễu loạn vi mạch của máy CNC 5 trục, làm sai lệch tọa độ gia công.
- Tắc nghẽn cục bộ: Bụi nhỏ bị hút bám chặt vào thành ống do lực hút tĩnh điện, làm giảm lưu lượng gió, buộc quạt ly tâm phải chạy quá tải.
Sự xuất hiện của vật liệu Polyurethane (PU) kết hợp lõi thép mạ đồng chính là giải pháp triệt để cho bài toán này, đảm bảo dòng chảy vật liệu luôn ổn định và môi trường làm việc an toàn.

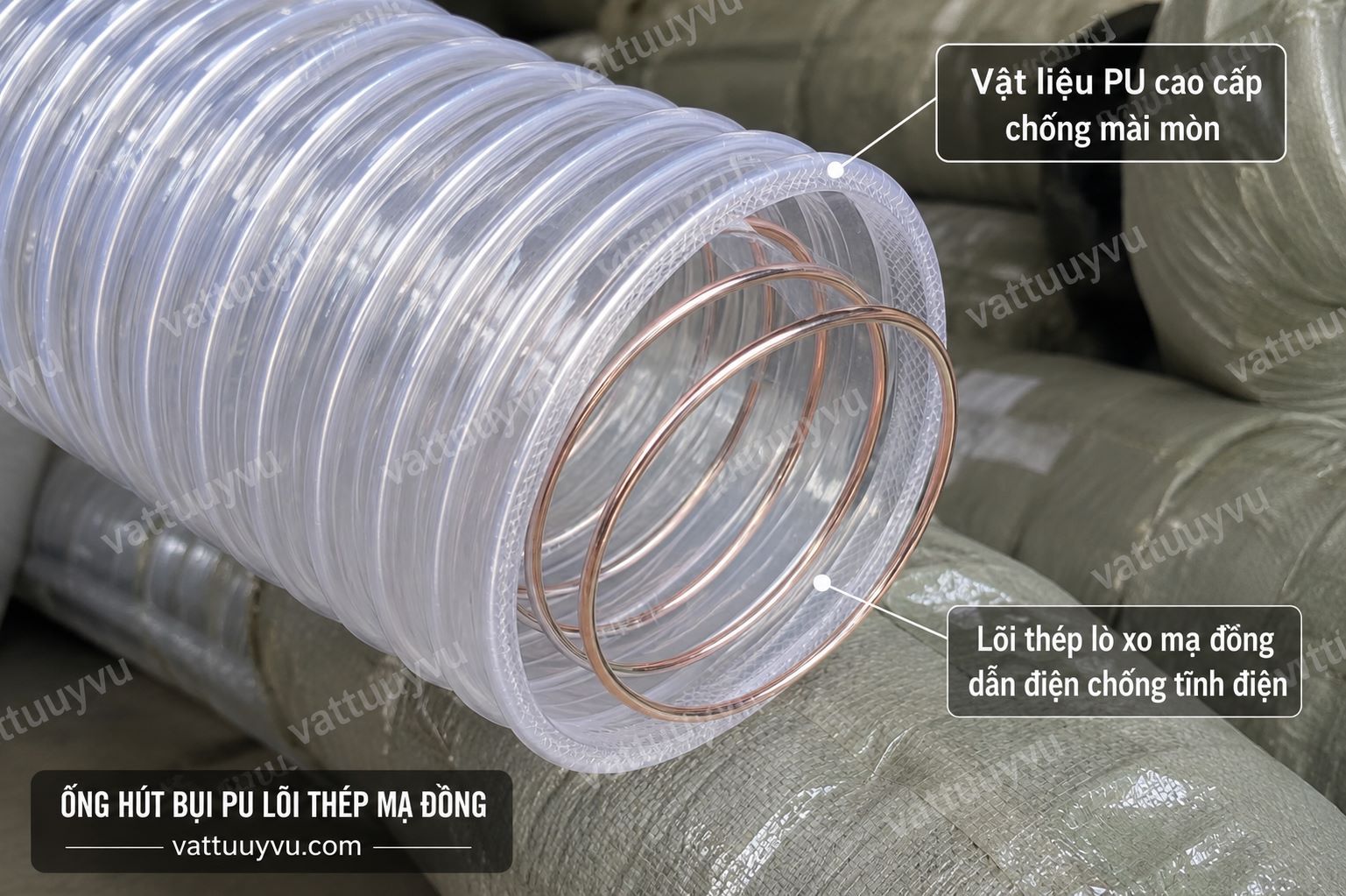

Cấu tạo kỹ thuật của ống hút bụi PU lõi thép mạ đồng
Được thiết kế để hoạt động trong môi trường công nghiệp nặng, ống hút bụi PU lõi đồng có cấu trúc kết hợp hoàn hảo giữa độ dẻo dai và khả năng dẫn điện:
Vật liệu Polyurethane (PU) cao cấp
Khác với PVC, nhựa PU (Ester-Polyurethane) có khả năng chống mài mòn cơ học cực kỳ xuất sắc — cao gấp 4 đến 5 lần so với PVC thông thường. Đặc tính này giúp ống PU chịu được sức tàn phá của dăm gỗ cứng, sỏi đá nhỏ hay mạt kính mà không bị thủng hay rách thành ống. Độ dày màng PU thường dao động từ 0.6mm đến 1.5mm tùy theo áp suất âm của hệ thống thiết kế.
Lõi thép lò xo mạ đồng dẫn điện
Khung xương của ống là một cuộn dây thép lò xo đàn hồi cường độ cao, được mạ một lớp đồng nguyên chất bên ngoài. Lớp đồng này có hai tác dụng:
- Ngăn chặn quá trình oxi hóa, rỉ sét khi ống phải làm việc trong môi trường độ ẩm cao hoặc hơi hóa chất nhẹ.
- Đóng vai trò như một dây dẫn tiếp địa liên tục (Grounding Wire). Mọi điện tích ma sát sinh ra trên màng PU sẽ truyền vào lõi đồng và được dẫn ra ngoài nếu nối đất đúng tiêu chuẩn.
Thông số kỹ thuật tiêu chuẩn của ống PU lõi đồng
Để đảm bảo đáp ứng yêu cầu của các dự án thông gió và hút bụi khắt khe, bạn cần nắm rõ các thông số vận hành cơ bản:
- Đường kính trong (ID): Từ Phi 40mm đến Phi 300mm (Đa dạng kích cỡ kết nối với họng máy CNC).
- Nhiệt độ hoạt động: -40°C đến +100°C (Chịu được nhiệt độ chớp cháy ngắn hạn lên đến 125°C).
- Độ chịu mài mòn: DIN 53516 tiêu chuẩn công nghiệp Châu Âu.
- Mức độ chống cháy: Tùy chọn tiêu chuẩn UL94-V2.
- Hệ số uốn cong: Rất nhỏ, bằng khoảng 1 đến 1.5 lần đường kính ống, rất phù hợp đi qua các góc gấp khúc của hệ thống ống gió công nghiệp trên trần nhà xưởng.
Bảng so sánh ống PU lõi đồng và ống hút bụi gân nhựa PVC
Nhiều chủ xưởng thường phân vân giữa việc đầu tư ống PU lõi đồng hay sử dụng ống hút bụi gân nhựa tiết kiệm chi phí. Dưới đây là bảng đánh giá kỹ thuật thực tế:
| Tiêu chí đánh giá | Ống PU lõi thép mạ đồng | Ống hút bụi gân nhựa PVC |
|---|---|---|
| Khả năng chống mài mòn | Rất cao (tuổi thọ 3-5 năm với dăm gỗ lớn) | Trung bình (tuổi thọ 1-2 năm tùy lưu lượng) |
| Khả năng chống tĩnh điện | Xuất sắc (Nối đất qua lõi đồng) | Không có |
| Độ dẻo & Chịu nứt gãy | Cao, không gãy gập khi nhiệt độ thấp | Dễ bị giòn nứt nếu vận hành ở nhiệt độ lạnh |
| Môi trường ứng dụng | Máy CNC, phòng sạch, vi mạch, hạt mài mòn mạnh | Hút bụi gỗ thông thường, hút khí lơ lửng, hút cát tải nhẹ |
| Chi phí đầu tư | Cao hơn, nhưng TCO (Tổng chi phí sở hữu) thấp do ít bảo trì | Rẻ, tối ưu cho xưởng quy mô nhỏ, tĩnh điện thấp |
Hướng dẫn kỹ thuật: Cách tiếp địa cho hệ thống ống PU lõi đồng
Một sai lầm rất phổ biến của các thợ thi công là lắp đặt ống PU lõi đồng nhưng không thực hiện nối đất (Grounding). Khi đó, lõi đồng mất hoàn toàn tác dụng xả tĩnh điện. Dưới đây là quy trình nối đất chuẩn M&E:
- Tại 2 đầu cắt của ống, tuốt một đoạn màng PU khoảng 2-3 cm để lộ hoàn toàn phần dây thép mạ đồng.
- Sử dụng kẹp kim loại (cổ dê) hoặc đai kẹp răng cưa siết chặt đầu dây đồng này vào cổ góp (họng hút) bằng kim loại của máy CNC và quạt hút ly tâm.
- Đảm bảo hệ thống vỏ máy CNC và quạt hút đã được nối liền với hệ thống cọc tiếp địa của nhà xưởng (điện trở tiếp địa tiêu chuẩn < 4 Ohm).
- Dùng đồng hồ VOM đo thông mạch từ đầu ống này sang đầu ống kia để đảm bảo lõi đồng không bị đứt ngầm trong quá trình thi công.
Ứng dụng thực tế tại các nhà máy công nghiệp
Nhờ tính năng cơ lý vượt trội, ống hút bụi PU lõi mạ đồng đang là tiêu chuẩn bắt buộc (Spec) trong nhiều dự án:
- Công nghiệp chế biến gỗ: Dùng cho máy CNC router, máy dán cạnh, máy chà nhám nơi phát sinh lượng dăm gỗ lớn và ma sát cao.
- Sản xuất điện tử: Hút khói thiếc hàn, hút bụi phòng sạch tĩnh điện, tránh làm hư hỏng vi mạch nhạy cảm.
- Ngành nhựa & bao bì: Hút hạt nhựa PE, PP nguyên sinh từ silo vào máy ép phun.
- Hóa dược & Thực phẩm: Dẫn viên nén, bột dược liệu mà không làm bám dính thành ống.
Chuyên gia giải đáp (FAQ)
1. Ống hút bụi PU lõi đồng có thể chịu được áp lực hút chân không lớn không?
Có. Nhờ kết cấu lõi thép lò xo cường lực, ống PU lõi đồng chịu được áp suất âm (vacuum) rất tốt mà không bị móp méo, đặc biệt với các dòng ống có độ dày màng PU từ 0.9mm trở lên, hoàn toàn phù hợp cho quạt hút áp cao.
2. Tôi có thể dùng ống cao su lõi thép thay cho ống PU được không?
Tùy ứng dụng. Ống cao su lõi thép rất bền và chịu áp cao, nhưng trọng lượng nặng và kém linh hoạt hơn PU. Đối với các tay đòn máy CNC cần di chuyển liên tục đa chiều, ống PU lõi đồng siêu nhẹ là lựa chọn duy nhất đáp ứng được độ linh hoạt.
3. Ống PU lõi đồng dùng lâu có bị gỉ sét lõi thép không?
Lớp mạ đồng bên ngoài lõi thép đóng vai trò bảo vệ rất tốt. Tuy nhiên, nếu dùng để hút các hóa chất có tính ăn mòn mạnh (axit, dung môi đậm đặc), lớp mạ đồng có thể bị oxy hóa theo thời gian. Khi đó nên cân nhắc dùng ống PTFE hoặc các vật liệu chuyên dụng khác.
